产品规格参数
-
过程温度
非接触式安装：任意
在安装范围内：
-40 °C...+70 °C (-40 °F...+158 °F)
带高温转接头：
最高+450 °C (+842 °F)
-
过程压力（绝压）/最大过压限定值
非接触式安装：任意
在安装范围内：
0.5 bar ... 6.8 bar (7.2 psi ... 99 psi)，绝压
带HD接头：
最大+21 bar (+305 psi)，绝压
-
应用领域

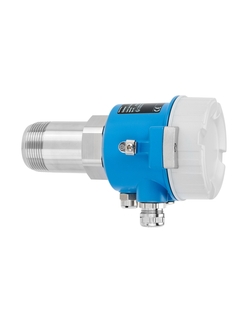

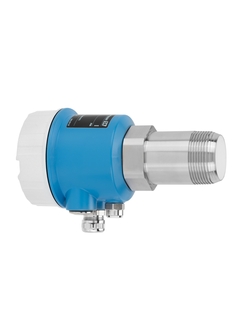

Soliwave微波料位栅采用非接触式方式进行限位检测和固体散料的流量监测（非零流量/零流量、流量趋势）。仪表可用于检测和计数，检测沉积物并且监测进料过程和物料传输数量。它可以安装在容器中、水渠中、堆料上、进料站中、泵站中、过滤器中或其他各类自由落料的矿井中。允许在非金属容器外部进行测量。
固体散料的非接触式（无磨损、免维护）限位检测（低限/高限）和流量监测（非零流量/零流量、流量趋势）。
优势
通过R 1½、1½ NPT螺纹或G 1½（带锁紧螺母）便捷地进行安装
仪表坚固耐用，在整个生命周期内均经济地运行：无磨损、过程接液部件采用陶瓷传感器膜片（可选）、长使用寿命、免维护
可选内置固体散料流量监测功能，提高了限位检测的安全性
测量原理几乎不受过程属性的影响
可以在其他测量方法使用受限的严苛工况下使用
通过带图形显示屏的Nivotester FTR525简单操作，节约了时间，节省了成本
©Endress+Hauser
| FLEX产品选型 |
仪表技术性能 |
选型便捷程度 |
|
|
仪表技术性能
|
选型便捷程度
|
|
|
仪表技术性能
|
选型便捷程度
|
|
|
仪表技术性能
|
选型便捷程度
|
|
|
仪表技术性能
|
选型便捷程度
|
Loading alternative products
成功案例
-
优化罐区系统物流理念
我们在巴塞尔化学品分销商Brenntag Schweizerhall公司中成功实施了高效物流理念。
-
高制氢厂可用性
梅塞尔（Messer）公司采用水蒸气重整法制氢。重整制氢装置内安装有大量安全停机保护设备，设备压力起着至关重要的作用。
-
建筑工地上料仓的物位测量
了解Profibaustoffe Austria公司如何全自动监测料仓内固体散料的物位，实现按需及时补给。
-
节省时间，提高安全性
在Returkraft工厂中，工人必须定期检查并记录SIL测量点，确保满足所有要求
-
CNG压缩天然气站的专用仪表
埃及政府倡导推动天然气取代液体燃料发展。为此，他们决定新建大量CNG压缩天然气站，目标在2021年底前本国的CNG站数量从306座增至1000座。
-
-
特点/应用
变送器
非接触式限位检测和流量监测
检测、计数和物位测量
物料传输点监测
沉积物和污染检测和分析
非接触式安装方式：
从外部发射波束
在安装位置处：
在安装位置处发射波束（接触式）
-
特点
可选内置固体散料流量监测功能
最多5个通道同时工作
最大检测范围为100 m
最大流量检测范围为10米，与固体散料相关
-
电源/通信
使用带控制单元Nivotester FTR525的过程变送器
-
环境温度
-40...+70 °C
(-40...+158 °F)
-
过程温度
非接触式安装：任意
在安装范围内：
-40 °C...+70 °C (-40 °F...+158 °F)
带高温转接头：
最高+450 °C (+842 °F)
-
过程压力（绝压）/最大过压限定值
非接触式安装：任意
在安装范围内：
0.5 bar ... 6.8 bar (7.2 psi ... 99 psi)，绝压
带HD接头：
最大+21 bar (+305 psi)，绝压
-
-
主要接液部件
非接触式安装：
非接液部件
在安装范围内：
316Ti或铝； PTFE或陶瓷
-
过程连接
螺纹：
1-1/2" R、1-1/2" G、1-1/2" NPT
-
通信
使用带控制单元Nivotester FTR525的过程变送器
-
-
-
选项
观视玻璃窗
高温接头
高温接头
安装架
FAR50、FAR51、FAR52、FAR53、FAR54、FAR55
-
-
