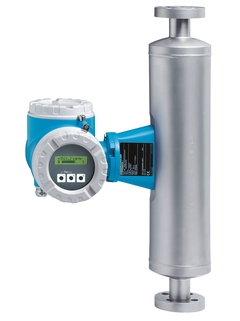

Promass 80I

科里奥利质量流量

耐化学腐蚀的单直管流量计，搭配一体式或分体式变送器。在低压损要求和敏感性流体测量应用中进行液体和气体测量。

节能：通径结构设计，压损最小。更少的过程测量点：多变量测量（流量、密度、温度）。所需安装空间小：无前后直管段长度要求。自排空的单直管测量系统。采用TMB技术。

使用经济：专用于标准应用。操作安全：显示模块提供简单易读的过程信息。完全符合行业标准：IEC/EN/NAMUR。两行背光显示，按键操作。提供一体式或分体式仪表。

DN 8...80 (⅜...3")

测量管：9级钛
连接部件：2级钛

质量流量、密度、温度、体积流量、校正体积流量、参考密度

质量流量（液体）：±0.15 %
体积流量（液体）：±0.15 %
质量流量（气体）：±0.5 %
密度（液体）：±0.0005 g/cm³

0...180 000 kg/h (0...6600 lb/min)

PN 100，Cl. 600，63K

–50...+150 °C (–58...+302 °F)

标准：–20...+60 °C (–4...+140 °F)
可选：–40...+60 °C (–40...+140 °F)

1.4301/1.4307 (304L)，耐腐蚀

粉末压铸铝
1.4301 (304)，钢板
CF3M (316L)，铸钢

IP67，type 4X；分体式变送器：IP67，Type 4X

两行背光显示，按键操作
通过现场显示单元和调试软件设置

3路输出：
0...20 mA（有源）/ 4...20 mA（有源/无源）
脉冲/频率/开关量输出（无源）

状态输入

HART
PROFIBUS PA

16...62 VDC
85...260 VAC（45...65 Hz）
20...55 VAC（45...65 Hz）

ATEX、IECEx、FM、CSA、NEPSI、TIIS

3.1材料证书，在认证标定装置上标定（遵循ISO/IEC 17025标准），NAMUR、SIL
PED、CRN
3-A、EHEDG

CE认证、C-tick认证、EAC认证

功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用

在认证标定装置上标定（符合ISO/IEC 17025标准）、NAMUR

PED、CRN

3.1材料证书

3-A、EHEDG

科里奥利质量流量

平衡的单测量管系统，“Fit-and-Forget”
安装方式：
易清洗，卫生型设计，困难介质测量
- 材料耐化学腐蚀

-20...+65°C
(-4...+140°F)

-50...+150°C
(-58...+302°F)

PN 16...100
Cl 150...600
JIS 10...63K

钛

4...20 mA
脉冲/频率
状态

ATEX
FM
CSA

科里奥利质量流量

The straight single‐tube flowmeter with a compact or remote transmitter. Measuring liquids and gases in applications requiring low pressure loss and gentle fluid treatment.

Energy‐saving – full bore design enables minimal pressure loss. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in/outlet run needs. Straight, easy cleanable single‐tube system. TMB technology.

Cost‐effective – dedicated design for standard applications. Safe operation – display provides easy readable process information. Fully industry compliant – IEC/EN/NAMUR. 2‐line backlit display with push buttons. Device in compact or remote version.

DN 8 to 80 (⅜ to 3")

Measuring tube: Titanium grade 9
Connection: Titanium grade 2

Mass flow, density, temperature, volume flow, corrected volume flow, reference density

Mass flow (liquid): ±0.15 %
Volume flow (liquid): ±0.15 %
Mass flow (gas): ±0.5 %
Density (liquid): ±0.0005 g/cm³

0 to 180 000 kg/h (0 to 6600 lb/min)

PN 100, Class 600, 63K

–50 to +150 °C (–58 to +302 °F)

Standard: –20 to +60 °C (–4 to +140 °F)
Option: –40 to +60 °C (–40 to +140 °F)

1.4301/1.4307 (304L), corrosion resistant

Powder‐coated die‐cast aluminium
1.4301 (304), sheet
CF3M (316L), cast

IP67, type 4X enclosure. Remote transmitter: IP67, type 4X enclosure

2‐line backlit display with push buttons
Configuration via local display and operating tools possible

3 outputs:
0‐20 mA (active)/4‐20 mA (active/passive)
Pulse/frequency/switch output (passive)

Status input

HART
PROFIBUS PA

DC 16 to 62 V
AC 85 to 260 V (45 to 65 Hz)
AC 20 to 55 V (45 to 65 Hz)

ATEX, IECEx, FM, CSA, NEPSI

CE, C-tick, EAC marking

Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR

PED, CRN

3.1 material

3-A
