产品规格参数
-
最大测量误差
3 % o.r.
4 % o.r.
5 % o.f.s.
（取决于订购选项“标定流量”的选型代号） -
测量范围
20...720 000 kg/h (45...1 587 600 lb/h)
20...1 080 000 kg/h (45...2 381 400 lb/h)
（适用空气，取决于订购选项“标定流量”的选型代号） -
介质温度范围
–40...+100 °C (–40...+212 °F)
-
最大过程压力
20 bar g (290 psi g)
-
接液部件材质
超声波传感器：1.4404 (316L)
插入管：1.4404 (316L)、1.4435 (316L)
连接：
卡套：1.4404 (316L)
密封圈：EPDM、HNBR、1.4401 (316)
卡环：PEEK 450G
应用领域

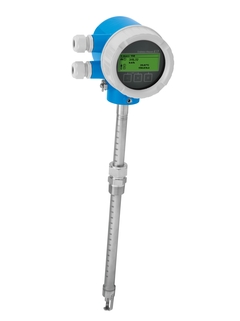

t-mass B 150流量计适合大管道或矩形通风管中的测量，适用于常用气体的经济型测量，特别应用于压缩空气。它是亚计量应用中的趋势，坚固的一体式铝合金外壳，使用四线制技术。有带显示器和无显示器版本可选。用户特定的设置可以保存在显示器上，也可以通过显示器从一台设备传递到另一台设备。
该测量原理具有高可操作测量范围，能直接测量质量流量
适用于环形管道和矩形风管中的空气、氮气、二氧化碳和氩气测量
仪表特性
插入型适用于公称管径为 DN 80 ~ 1500 (3 ~ 60")的管道
传感器安装和拆除无需中断过程
安装方便
一体化型带 DC 24 V 电源供电
4-20 mA HART, 脉冲/频率/开关量输出
紧凑和坚固的变送器
优势
适用于圆形或方形管道中的空气、氮气、二氧化碳和氩气测量
优化过程监测：即使在低压和低流速中也能方便地测量
经济型测量：安装简便，压损可忽略不计，免维护
可靠流量趋势：多变量测量
快速有效调试：引导式操作菜单
高工厂适应性：自诊断和错误监测
自动恢复数据，便于服务
演示视频
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
Loading alternative products
老产品
成功案例
%20-%20CS01637X.jpg "德国Marbach水库的实景照片")
下载排行榜
-
-
《技术资料》（TI）
Proline t-mass B 150 技术资料
中文版 - 05/2012
热式质量流量测量系统
EN ZH 11/05/201217/04/2012语言:
中文
版本:
11/05/2012
文件大小:
1.2 MB
文件名:
TI01020DZH_0212.pdf
-
-
-
《操作手册》（BA）
Proline t-mass B 150 HART 操作手册
中文版 - 11/2012
热式质量流量测量系统
EN ZH 09/11/201208/11/201217/04/2012语言:
中文
版本:
08/11/2012
文件大小:
3.7 MB
文件名:
BA01043DZH_0212.pdf
-
64文档
-
-
《技术资料》（TI）
Proline t-mass B 150 技术资料
热式质量流量测量系统
EN ZH 11/05/201217/04/2012语言:
中文
版本:
11/05/2012
文件大小:
1.2 MB
文件名:
TI01020DZH_0212.pdf
-
-
-
《操作手册》（BA）
Proline t-mass B 150 HART 操作手册
热式质量流量测量系统
EN ZH 09/11/201208/11/201217/04/2012语言:
中文
版本:
08/11/2012
文件大小:
3.7 MB
文件名:
BA01043DZH_0212.pdf
-
-
-
设备参数（GP）
Proline t-mass A, B 150 HART Description of Device Parameters
Thermal Mass Flowmeter
EN ZH 04/04/2016语言:
英语
版本:
04/04/2016
文件大小:
1.5 MB
文件名:
GP01031DEN_0115.pdf
-
-
-
《简明操作指南》（KA）
Proline t-mass B 150 简明操作指南
热式质量流量测量系统
EN ZH 17/04/2012语言:
中文
版本:
17/04/2012
文件大小:
1.5 MB
文件名:
KA01104DZH_0112.pdf
-
-
-
《安装指南》（EA）
Replacing the display module Installation Instructions
Promag 200, Promass 200, Prosonic Flow 200, Prowirl 200, t-mass 150,
Levelflex FMP5x, Micropilot FMR5x, Micropilot FMR6x, Remote dis
play FHX50 -
-
-
《安装指南》（EA）
Replacing sensor A+B Installation Instructions
t-mass A, B 150
EN ZH 01/10/201827/03/201524/04/2012语言:
英语
版本:
01/10/2018
文件大小:
435.9 KB
文件名:
EA00112DA2_0318.pdf
-
-
-
《安装指南》（EA）
Safety Instructions for Spare Parts Installation Instructions
Flowmeter
EN ZH 01/03/201828/11/201325/04/2013语言:
英语
版本:
01/03/2018
文件大小:
139.5 KB
文件名:
EA01051DA2_0318.pdf
-
-
-
《安装指南》（EA）
EA Cold tap, atmospheric pressure
t-mass B, T 150, I 300, 500-digital
EN ZH 15/10/202431/07/202001/10/201804/10/2016语言:
英语
版本:
15/10/2024
文件大小:
539.9 KB
文件名:
EA01136DA2_0424-00.pdf
-
-
-
《安装指南》（EA）
Activating application packages
Promag 100, 200, 400, Promass 100, 200, Prosonic Flow 100, 200, Prowirl
200, t-mass 150EN ZH 03/03/202015/02/2019语言:
英语
版本:
03/03/2020
文件大小:
406.9 KB
文件名:
EA01249DA2_0220.pdf
-
-
-
《安装指南》（EA）
Hot tap
t-mass B 150
EN ZH 01/04/202201/10/201824/04/2012语言:
英语
版本:
01/04/2022
文件大小:
1.4 MB
文件名:
EA00109DA2_0322-00.pdf
-
输入图号，查询备件
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
接线排10, 8-pin,t-mass 150
-
终端
部件编号订货号3771158893 -
-
热式质量流量计 电子插件 150
-
电子的
部件编号订货号30XPD0006- -
-
显示模块
-
显示器
部件编号订货号40XPD0024- -
-
铝盖组件, 视窗玻璃, 垫圈
-
盖子
部件编号订货号2071158894 -
-
铝盖组件, 盲盖, 垫圈
-
盖子
部件编号订货号2071158895 -
-
缆塞
-
电气连接
部件编号订货号1550103658 -
-
防爆缆塞
-
电气连接
部件编号订货号1550098036 -
-
转接头
-
电气连接
部件编号订货号1550098041 -
-
M20x1.5/G 1/2" 转接头
-
电气连接
部件编号订货号1571115505 -
-
转接头
-
电气连接
部件编号订货号1550098042 -
-
M20x1,5/NPT1/2" 转接头
-
电气连接
部件编号订货号1571115509 -
-
插座
-
电气连接
部件编号订货号1571240315 -
-
转接头
-
电气连接
部件编号订货号1571240316 -
-
外壳垫圈组件, t-mass 150
-
密封圈
部件编号订货号6571158896 -
-
外壳组件, t-mass 150
-
外壳/外壳附件
部件编号订货号1971158897 -
-
垫圈组件
-
密封圈
部件编号订货号5771158898 -
-
垫圈组件
-
密封圈
部件编号订货号5771158899 -
-
垫圈组件
-
密封圈
部件编号订货号5771158900 -
-
垫圈组件
-
密封圈
部件编号订货号5771158901 -
-
Spare RFID TAG
-
没有被分类的
订货号XPRFID- -
-
位号备件
-
没有被分类的
订货号XPSPEC- -
-
遮阳罩盖
订货号71240320 -
插入式安装组件 DK6MB
订货号DK6MB- -
带压在线更换套件
订货号DK6003- -
插入式阀门安装组件 DK6ML
订货号DK6ML-
2 products & bundles
2产品
