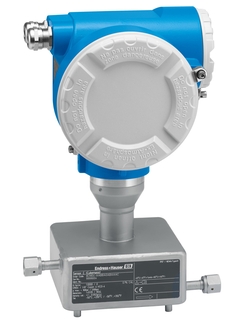

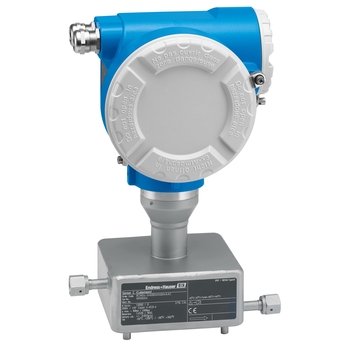

%20Coriolis%20flowmter%20with%20VCO%20couplings%20for%20measuring%20smallest%20quantities%20of%20liquids%20and%20gases%20-%20PP01.jpg "产品图片：科里奥利质量流量计 Cubemass/ 8CM，用于测量最小流量的液体和气体")
%20Coriolis%20flowmter%20with%20VCO%20couplings%20for%20measuring%20smallest%20quantities%20of%20liquids%20and%20gases%20-%20PP01.jpg "产品图片：科里奥利质量流量计 Cubemass/ 8CM，用于测量最小流量的液体和气体")
产品规格参数
-
最大测量误差
质量流量（液体）：±0.1 %
体积流量（液体）：±0.1 %
质量流量（气体）：±0.5 %
密度（液体）：±0.0005 g/cm3 -
测量范围
0...1000 kg/h (0...37 lb/min)
-
介质温度范围
–50...+200 °C (–58...+392 °F)
-
最大过程压力
PN 40，Cl. 300，10K，400 bar (5800 psi)
-
接液部件材质
测量管：1.4539 (904L)
连接部件：1.4539 (904L)、1.4404 (316/316L)
应用领域
Cubemass 传感器稳定可靠，可用于撬装、试验台和工业机器人（例如， 喷漆、表面加工等应用）。即使在高压和流量变化的条件下测量，精度也不会受到任何影响。对于设备制造商而言，Cubemass 是一款一体式科里奥利质量流量计。
测量原理不受粘度和密度等流体物理特性的影响
精确测量最小流量的液体和气体
设备特性
标称口径：DN 1...6 (1/24...1/4")
过程压力：Max. 400 bar (5800 psi)
介质温度：Max. +200 °C (+392 °F)
坚固耐用的变送器外壳
Modbus RS485
脉冲输出
优势
精确测量最小流量的液体和气体
节省安装空间 - 一体式单管设计
过程测量点较少 - 多变量测量（流量、密度、温度）
适合撬装 - 轻型传感器
-
节省成本 - 能耗极低
-
快速调试 - 预配置设备
-
自动恢复服务数据
演示视频
成功案例
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
27文档
-
-
《技术资料》（TI）
技术资料 Cubemass
科氏力质量流量计
EN ZH 01/08/201501/05/2010语言:
中文
版本:
01/08/2015
文件大小:
897.2 KB
文件名:
TI00106DZH_1315.pdf
-
-
-
《操作手册》（BA）
Cubemass MODBUS RS485 Operating Instructions
Coriolis flowmeter
EN ZH 20/06/202218/09/201501/05/2010语言:
英语
版本:
20/06/2022
文件大小:
1 MB
文件名:
BA00142DEN_1422.pdf
-
-
-
设备参数（GP）
Cubemass MODBUS RS485 Description of Device Functions
Coriolis flowmeter
EN ZH 30/11/201501/05/2010语言:
英语
版本:
30/11/2015
文件大小:
585.8 KB
文件名:
GP00005DEN_1315.pdf
-
-
-
《简明操作指南》（KA）
Cubemass 简明操作指南
科氏力质量流量测量系统
EN ZH 01/05/2010语言:
中文
版本:
01/05/2010
文件大小:
341.5 KB
文件名:
KA00046Dzh_0210.pdf
-
-
-
《安装指南》（EA）
Replacing electronics module Installation Instructions
CNGmass 8FF, LPGmass 8FE, Cubemass 8CM
EN ZH 17/12/201808/11/2010语言:
英语
版本:
17/12/2018
文件大小:
295.2 KB
文件名:
EA00057DA2_1418.pdf
-
-
-
《安装指南》（EA）
Electrical trace heating systems
Promass 100, 200, 300, 500, 500-digital, LNGmass, CNGmass, LPGmass
EN ZH 01/03/2021语言:
英语
版本:
01/03/2021
文件大小:
883.1 KB
文件名:
EA01339DA2_0121.pdf
-
-
-
《安装指南》（EA）
EA Replacing cover and O-ring
Proline 10, 23, 50, 51, 53, 55, 400, 800, 40, 80, 83, 84, 8ME, 8FF, 8FE
,8CM, 90, 91, 92, 93, 65, 72, 73EN ZH 15/10/202401/10/201828/06/2012语言:
英语
版本:
15/10/2024
文件大小:
797.3 KB
文件名:
EA00098DA2_1624-00.pdf
-
-
-
《安装指南》（EA）
Safety Instructions for Spare Parts Installation Instructions
Flowmeter
EN ZH 01/03/201828/11/201325/04/2013语言:
英语
版本:
01/03/2018
文件大小:
139.5 KB
文件名:
EA01051DA2_0318.pdf
-
-
-
《防爆安全指南》（XA）
Cubemass ATEX II2GD IECEx Zone 1, 21 Ex-documentation
Ex-Dokumentationzur Betriebsanleitung:
Ex documentation for the operating instruction:
Documentation Ex relative à la mise e
n service:
BA00142D -
-
-
《防爆安全指南》（XA）
Cubemass NEPSI Zone 1, Zone 21 Ex documentation
Ex documentation for the operating instruction:
BA00142DEN ZH 06/09/202225/01/201819/12/201201/02/2011语言:
英语
版本:
06/09/2022
文件大小:
551.8 KB
文件名:
XA00148DEN_0422.pdf
-
输入图号，查询备件
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
电子模块
-
电子的
部件编号订货号171034464 -
-
盲表盖
-
盖子
部件编号订货号271034612 -
-
接线腔盖
-
盖子
部件编号订货号350106386 -
-
接地端/盖子锁紧扣
-
终端
部件编号订货号450097147 -
-
防爆缆塞
-
电气连接
部件编号订货号550098036 -
-
转接头
-
电气连接
部件编号订货号550098042 -
-
转接头
-
电气连接
部件编号订货号550098041 -
-
Cubemass安装板
订货号71123816 -
Cubemass, mounting kit
订货号DK8CS-
