使用Liquiline Control软件
控制脱氮工艺
Stadtlohn污水处理厂中的全自动脱氮工艺
Stadtlohn污水处理厂使用Liquiline Contro软件l控制脱氮过程。控制系统基于污水中的当前营养盐浓度调节输入曝气池的空气量。

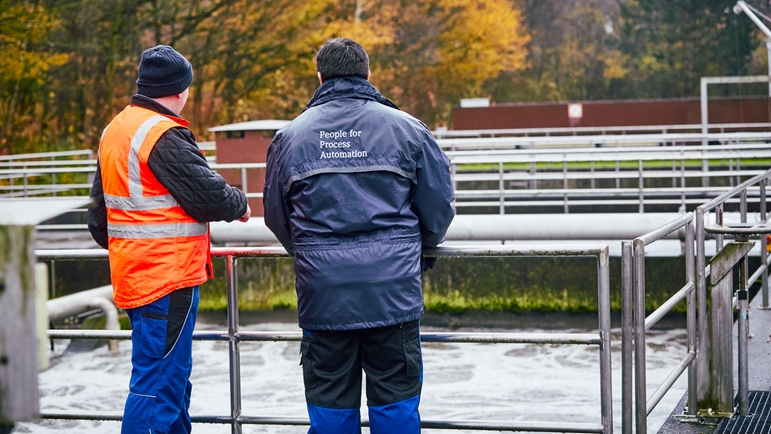

Stadtlohn污水处理厂的曝气池之一。Liquiline Control系统实时监测溶解氧和氨氮测量值，控制硝化和反硝化工艺。

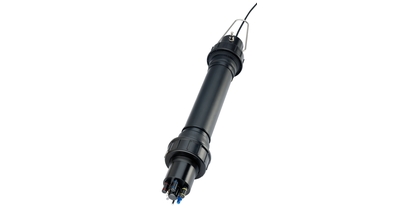

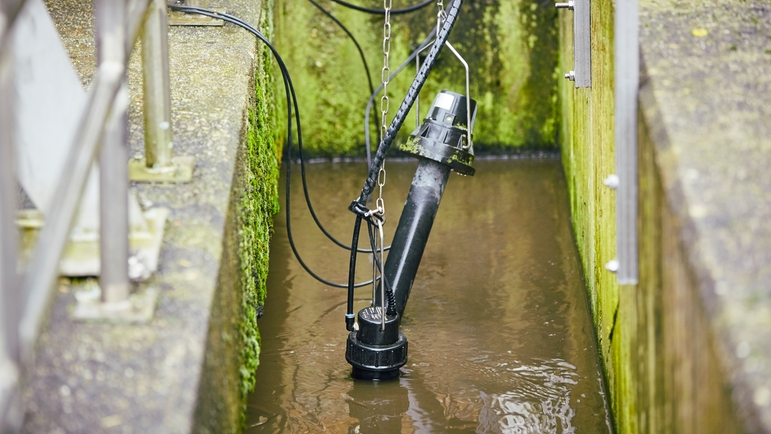

ISEmax CAS40D传感器测量硝氮和氨氮。在Stadtlohn污水处理厂中，每个曝气池的出水口都安装有一支传感器。
结果
安全且符合排放标准
操作稳定
优化了能源使用
最高过程透明度且使用简单
进行工厂升级改造时，即使澄清池从并行工作模式切换至级联工作模式，控制系统也能正常工作
挑战
客户不仅需要控制系统能自动完成脱氮，而且还必须保证工厂出水口氮排放合规（总氮浓度不得超过8或12 mg/l，取决于具体使用年限）。同时，还必须确保澄清池从并行工作模式切换至级联工作模式后，控制系统能够正常工作。此时，初沉池为峰值负荷阶段，而二沉池为谷值负荷阶段。
无论工厂处于负荷峰值还是谷值，出水口的氮浓度均必须尽可能保持稳定。此外，解决方案必须操作简单，确保夜间和周末值班人员能够快速轻松地进行设置。
我们的解决方案
污水处理厂厂长选用了一套完整的解决方案，包含多个不同的部件：

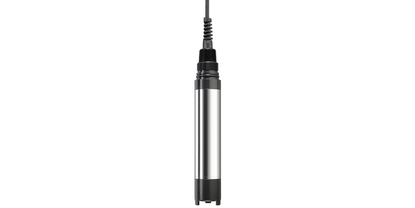

初沉池和二沉池中各安装一支溶解氧传感器，以及一支离子选择电极，用于氨氮和硝氮测量。
可编程逻辑控制器（PLC），安装有Liquiline Control软件，分别控制初沉池和二沉池。
触摸屏，可以在中控室内操作系统
多项服务产品，例如咨询、控制器设计和设置、过程集成、系统培训
Stadtlohn基于负荷进行曝气控制
客户要求工厂中的两个曝气池分别曝气。安装在两个曝气池中的传感器测量氨氮、硝氮和溶解氧参数。Liquiline Control控制系统基于测量值设置溶解氧动态测试点：取决于氨氮浓度，输入精确体积的空气完全去除其中的氨氮（NH4-N）。这样不仅实现了过程稳定，而且还优化了鼓风机的使用能效。
此外，控制器动态调节硝化和反硝化过程的持续时间，从而改善了总氮（TN）的减少状况，确保了工厂出水口的总氮浓度保持恒定不变。
远程访问Liquiline Control控制系统
在Stadtlohn污水处理厂中，控制器安装在远程控制单元上。因此，值班人员能够在家中轻松监测过程，并在需要时进行人工干预。
