Tổng quan về thông số kỹ thuật
-
Input
20 analog (max) (U, I, TC, RTD, frequency, pulse)
20 HART (max) (HART, 4…20mA)
14 digital (max) (control, event and counting inputs) -
Output
12 relays (max)
2 analog (max) (I, pulse)
1 transmitter power supply -
Display

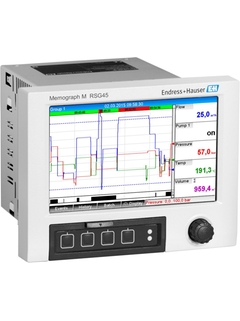

TFT 7" colour graphic display
TFT 7" colour graphic display with touch panel -
Storage/Recording
internal memory
SD card
USB flash drive -
Calculations
Mass/heat quantity
heat quantity difference
Phạm vi ứng dụng
The Advanced Data Manager is a flexible and powerful system for organizing process values. Thanks to its intuitive operation, Memograph M adapts quickly and easily to any application. The process values are clearly presented on the display and logged safely, limits are monitored and analyzed. Via communication protocols, the measured and calculated values can be easily transferred to higher-level systems and plant modules can be interconnected. Also available as DIN rail version without display.
The solution for all your tasks. For example, for:
Process measuring technology
Power stations and energy supply
Steam boiler monitoring/efficiency calculation
Food and pharmaceutical industry
Plant and apparatus engineering and construction; Milk pasteurization plants
Environmental and climate measuring technology; Storm overflow control
Quality assurance and production
Batch analysis; Tele-Alarm functions
iTHERM TrustSens Calibration Monitoring
Testing bays and laboratory applications
Lợi ích
High degree of data security: tamper-proof data storage and personalized access authorization with electronic signature (FDA 21 CFR 11)
HART input card: HART sensors directly connected provide accurate process values for calculation and logging
HART gateway: time-saving direct access to HART sensors in the field with FieldCare using Memograph M without interrupting the measuring loop

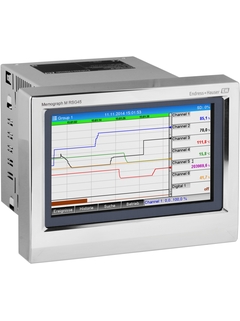

Stainless steel front with touch operation: trouble-free operation in demanding environments such as hygienic or hazardous areas.

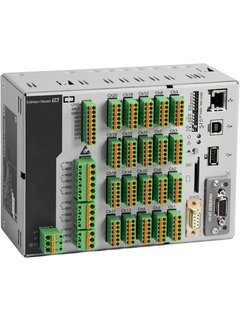

DIN rail version: compact device with small dimensions for cabinet mounting or remote field applications.
System capability: supports common fieldbuses (Modbus, Profibus DP, PROFINET, EtherNet/IP) for fast integration into diverse systems
Integrated Web server: remote access to device operation and visualization for lower maintenance costs
WebDAV: files saved on SD card transmitted directly to a PC via HTTP without any additional software.
Video
Nhận sản phẩm này là một phần trong gói
-
Sản phẩm chuyên dụng
- Dành cho các ứng dụng đòi hỏi cao
Công nghệ vượt trội
Đơn giản
Có thể thay đổi
| Lựa chọn FLEX | Công nghệ vượt trội | Đơn giản |
|---|---|---|
Lựa chọn Fundamental Đáp ứng nhu cầu đo lường cơ bản |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Lean Xử lý dễ dàng các quy trình cốt lõi |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Extended Tối ưu hóa quy trình bằng công nghệ tiên tiến |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Xpert Làm chủ các ứng dụng khó khăn nhất |
Công nghệ vượt trội
|
Đơn giản
Có thể thay đổi |
Lựa chọn Extended
-
Sản phẩm cao cấp
- Chức năng cao và tiện lợi
Công nghệ vượt trội
Đơn giản
Loading alternative products
Sản phẩm cũ
Câu chuyện thành công
Bạn cũng có thể quan tâm
Tải xuống nhiều nhất
-
-
Hướng dẫn vận hành (BA)
Memograph M, RSG45
bản tiếng Anh - 09/2021
Advanced Data Manager
EN VI 21/09/202103/09/201822/12/201714/12/201610/05/2016Ngôn ngữ:
Tiếng Anh
Phiên bản:
21/09/2021
Cỡ tập tin:
14.1 MB
Tên tập tin:
BA01338REN_0721.pdf
-
-
-
Thông tin kĩ thuật (TI)
Memograph M, RSG45
bản tiếng Anh - 09/2021
Advanced Data Manager
EN VI 21/09/202130/07/201831/03/201631/08/2015Ngôn ngữ:
Tiếng Anh
Phiên bản:
21/09/2021
Cỡ tập tin:
7.3 MB
Tên tập tin:
TI01180REN_0421.pdf
-
143 tài liệu
-
-
Thông tin kĩ thuật (TI)
Memograph M, RSG45
Advanced Data Manager
EN VI 21/09/202130/07/201831/03/201631/08/2015Ngôn ngữ:
Tiếng Anh
Phiên bản:
21/09/2021
Cỡ tập tin:
7.3 MB
Tên tập tin:
TI01180REN_0421.pdf
-
-
-
Hướng dẫn vận hành (BA)
Memograph M, RSG45
Advanced Data Manager
Additional Instructions for Modbus RTU/TCP SlaveEN VI 30/09/202201/10/2015Ngôn ngữ:
Tiếng Anh
Phiên bản:
30/09/2022
Cỡ tập tin:
4.7 MB
Tên tập tin:
BA01388REN_0222-00.pdf
-
-
-
Hướng dẫn vận hành (BA)
BA Memograph M, RSG45
Advanced Data Manager
Additional instructions for PROFINET deviceEN VI 31/07/202315/12/202203/09/201805/07/201601/10/2015Ngôn ngữ:
Tiếng Anh
Phiên bản:
31/07/2023
Cỡ tập tin:
6.3 MB
Tên tập tin:
BA01415REN_0523-00.pdf
-
-
-
Hướng dẫn vận hành (BA)
Memograph M, RSG45
Advanced Data Manager
EN VI 21/09/202103/09/201822/12/201714/12/201610/05/2016Ngôn ngữ:
Tiếng Anh
Phiên bản:
21/09/2021
Cỡ tập tin:
14.1 MB
Tên tập tin:
BA01338REN_0721.pdf
-
-
-
Hướng dẫn vận hành (BA)
iTHERM TrustSens Calibration Monitoring
Memograph M RSG45 in connection with iTHERM TrustSens TM37x and the
Field Data Manager (FDM) softwareEN VI 15/12/202230/11/2018Ngôn ngữ:
Tiếng Anh
Phiên bản:
15/12/2022
Cỡ tập tin:
2.7 MB
Tên tập tin:
BA01887REN_0222-00.pdf
-
-
-
Hướng dẫn vận hành (BA)
Memograph M, RSG45
Advanced Data Manager
Wastewater + RSB (rain spillway basin) option
Additional functions for water/wastewater softwareEN VI 29/12/202201/10/2015Ngôn ngữ:
Tiếng Anh
Phiên bản:
29/12/2022
Cỡ tập tin:
3.7 MB
Tên tập tin:
BA01337REN_0222-00.pdf
-
-
-
Hướng dẫn vận hành (BA)
Memograph M, RSG45
Advanced Data Manager
Additional Instructions: Telealarm option for alarm messagesEN VI 22/12/202201/10/2015Ngôn ngữ:
Tiếng Anh
Phiên bản:
22/12/2022
Cỡ tập tin:
4.5 MB
Tên tập tin:
BA01387REN_0222-00.pdf
-
-
-
Hướng dẫn vận hành (BA)
FDM Field Data Manager Software MS20, MS21
Data management and visualization
EN VI 04/10/202127/07/202109/05/201916/05/201724/03/2016Ngôn ngữ:
Tiếng Anh
Phiên bản:
04/10/2021
Cỡ tập tin:
5.9 MB
Tên tập tin:
BA00288R09EN_1221.pdf
-
-
-
Hướng dẫn vận hành (BA)
Memograph M, RSG45
Advanced Data Manager
Additional Instructions for EtherNet/IP<sup>®</sup> AdapterEN VI 30/11/202204/10/201601/06/2016Ngôn ngữ:
Tiếng Anh
Phiên bản:
30/11/2022
Cỡ tập tin:
8.1 MB
Tên tập tin:
BA01413REN_0322-00.pdf
-
-
-
Hướng dẫn vận hành (BA)
Memograph M, RSG45
Advanced Data Manager
Additional Instructions for Energy Option
Mass and energy calculation in water and steam applicationsEN VI 28/10/202201/10/2015Ngôn ngữ:
Tiếng Anh
Phiên bản:
28/10/2022
Cỡ tập tin:
5.9 MB
Tên tập tin:
BA01412REN_0222-00.pdf
-
Tìm kiếm phụ tùng theo số trong bản vẽ
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Jack screw short (1 piece)
-
further parts
Mã đơn hàng71035184 -
-
Terminal strip 6 pole FMC1,5/6-ST-3,5
-
further parts
Mã đơn hàng51009211 -
-
Terminal strip 9 pole FMC1,5/9-ST-3,5
-
further parts
Mã đơn hàng71037363 -
-
Terminal strip 3 pole FKC2,5/3-ST-5,08
-
further parts
Mã đơn hàng71037408 -
-
Terminal strip 4 pole FKC2,5/4-ST-5,08
-
further parts
Mã đơn hàng71037410 -
-
Terminal strip 6 pole FKC2,5/6-ST-5,08
-
further parts
Mã đơn hàng71037411 -
-
Terminal plug 3pole "N L PE" pitch 5.08
-
further parts
Mã đơn hàng71123475 -
-
Terminal strip 4pole FMC1,5/4-ST-3,5
-
further parts
Mã đơn hàng71037350 -
-
Terminal strip 10 pole FMC1,5/10-ST-3,5
-
further parts
Mã đơn hàng71037351 -
-
Terminal strip 4 pole FKC2,5/4-ST-5,08
-
further parts
Mã đơn hàng71037410 -
-
Terminal plug 3pole "L N PE" pitch 5.08
-
further parts
Mã đơn hàng71296182 -
-
Connection board backside RSG45 DIN rail
-
further parts
Mã đơn hàng71412098 -
-
Memorycard SD 1GB neutral
-
further parts
Mã đơn hàng71187780 -
-
CPU + Software RSG45
-
Electronic
Số bản vẽMã đơn hàngFXPR0013- -
-
Spare Parts RSG45
-
further parts
Mã đơn hàngXPR0011- -
-
Field Data Manager Software MS20
-
further parts
Mã đơn hàngMS20- -
-
Field Data Manager Software MS21
-
further parts
Mã đơn hàngMS21- -
-
Service
Mã đơn hàngDIENST- -
Software RSG45 (release code)
Mã đơn hàngXPR0012- -
Accessories RXU10
Mã đơn hàngRXU10-
