Tổng quan về thông số kỹ thuật
-
Accuracy
Standard: 0.05%
Platinum: up to 0.025% -
Process temperature
-40°C...125°C
(-40°F...257°F) -
Pressure measuring range
400 mbar...700 bar
(5.8 psi...10.500 psi) -
Main wetted parts
Alloy C276
316L
Rhodium -
Material process membrane
316L, AlloyC,
Rhodium> Gold -
Measuring cell
400 mbar...700 bar
(5.8 psi...10.500 psi)
relative/ absolute
Phạm vi ứng dụng
The Cerabar PMP71 digital pressure transmitter with metallic membrane is typically used in process applications for pressure, level, volume or mass measurement in liquids or gases. PMP71 is designed for high pressure applications up to 700bar. Quick Setup with freely adjustable measuring range without pressure specification. Designed according to IEC 61508 for use in SIL2/3 safety systems and available with MID Parts Certificate suitable for custody transfer applications.

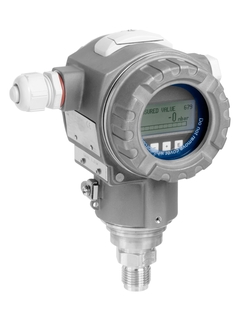

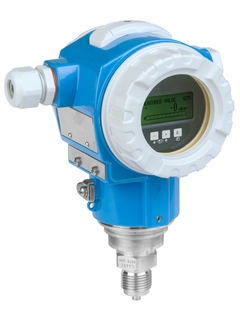

Two chamber aluminum or stainless steel (316L) housing.
Process connections: Threads and flange connections
Process temperature: -40 to +125°C (-40 to +257°F)
Measuring ranges: -1/0 up to 700bar (-15/0 up to +10,500psi)
Accuracy: ±0.05%, "Platinum" ±0.025%
International explosion protection certificates, overfill prevention WHG, hygienic approvals, marine approvals, SIL
Lợi ích
Best accuracy, reproducibility and long-term stability
Highest safety due to gas tight feedthrough with capabilities up to SIL2/3, certified to IEC 61508
Easy menu-guided commissioning via local display, 4 to 20mA with HART, PROFIBUS PA, FOUNDATION Fieldbus
HistoROM data management concept for fast and easy commissioning, maintenance and diagnostics
Overload-resistant and function-monitored from the measuring cell to the electronics

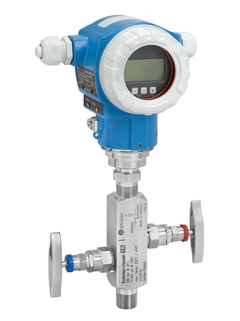

Available with mounted manifolds: always fit, always tested for leaks
Seamless and independent system integration (HART/PA/FF)
Video
Lựa chọn Extended
-
Sản phẩm cao cấp
- Chức năng cao và tiện lợi
Công nghệ vượt trội
Đơn giản
-
Sản phẩm chuyên dụng
- Dành cho các ứng dụng đòi hỏi cao
Công nghệ vượt trội
Đơn giản
Có thể thay đổi
| Lựa chọn FLEX | Công nghệ vượt trội | Đơn giản |
|---|---|---|
Lựa chọn Fundamental Đáp ứng nhu cầu đo lường cơ bản |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Lean Xử lý dễ dàng các quy trình cốt lõi |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Extended Tối ưu hóa quy trình bằng công nghệ tiên tiến |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Xpert Làm chủ các ứng dụng khó khăn nhất |
Công nghệ vượt trội
|
Đơn giản
Có thể thay đổi |
Loading alternative products
Sản phẩm cũ
Câu chuyện thành công
Tải xuống nhiều nhất
-
-
Thông tin kĩ thuật (TI)
TI Cerabar S PMC71, PMP71, PMP75
bản tiếng Anh - 04/2024
Process pressure measurement 1-5 V DC, HART, PA, FF
EN VI 01/04/202413/01/202229/09/202001/04/202016/04/2019Ngôn ngữ:
Tiếng Anh
Phiên bản:
01/04/2024
Cỡ tập tin:
3.5 MB
Tên tập tin:
TI00383PEN_3624-00.pdf
-
-
-
Hướng dẫn vận hành (BA)
Description of Device Functions HART (V02.10.54) Cerabar S PM71 with MID Part Certificate
bản tiếng Anh - 04/2017
Pressure transmitter with metal sensors; Overload-resistant and function-monitored; Communication via HART; Subcomponent suitablefor custody transfer measurement with NMi approval
EN VI 03/04/201710/12/201424/04/201219/12/2011Ngôn ngữ:
Tiếng Anh
Phiên bản:
03/04/2017
Cỡ tập tin:
1.3 MB
Tên tập tin:
BA00413PEN_1316.pdf
-
277 tài liệu
-
-
Thông tin kĩ thuật (TI)
TI Weld-in adapter, process adapter and flanges
Level, pressure and temperature measurement
EN VI 25/03/202415/09/202328/10/202130/07/202119/06/2020Ngôn ngữ:
Tiếng Anh
Phiên bản:
25/03/2024
Cỡ tập tin:
1.1 MB
Tên tập tin:
TI00426FEN_2524.pdf
-
-
-
Thông tin kĩ thuật (TI)
TI Cerabar S PMC71, PMP71, PMP75
Process pressure measurement
1-5 V DC, HART, PA, FFEN VI 01/04/202413/01/202229/09/202001/04/202016/04/2019Ngôn ngữ:
Tiếng Anh
Phiên bản:
01/04/2024
Cỡ tập tin:
3.5 MB
Tên tập tin:
TI00383PEN_3624-00.pdf
-
-
-
Thông tin kĩ thuật (TI)
Cerabar S PMP71 with MID Part Certificate
Pressure transmitter with metal sensors; Overload-resistant and
function-monitored; Communication via HART; Subcomponent
suitablefEN VI 16/12/2011Ngôn ngữ:
Tiếng Anh
Phiên bản:
16/12/2011
Cỡ tập tin:
1.5 MB
Tên tập tin:
TI00451PEN_0111.pdf
-
-
-
Hướng dẫn vận hành (BA)
Cerabar S PMC71, PMP71, PMP75 HART V02.30.zz Operating Instructions
Pressure transmitter with ceramic and metal sensors
EN VI 01/08/202401/03/201810/12/201401/11/201407/05/2014Ngôn ngữ:
Tiếng Anh
Phiên bản:
01/08/2024
Cỡ tập tin:
914.5 KB
Tên tập tin:
BA00271PEN_2022.pdf
-
-
-
Hướng dẫn vận hành (BA)
Cerabar S PMC71, PMP71, PMP75 FOUNDATION Fieldbus (V 04.00.zz) Operating Instructions
Pressure transmitter with ceramic and metal sensors
Overload-resistant and function-monitored;
Communication via
FOUNDA
TION FieldbusEN VI 01/08/202403/04/201710/12/201407/05/201430/04/2013Ngôn ngữ:
Tiếng Anh
Phiên bản:
01/08/2024
Cỡ tập tin:
1.9 MB
Tên tập tin:
BA00302PEN_1922-00.pdf
-
-
-
Hướng dẫn vận hành (BA)
Cerabar S PMP71 Low Power 1-5V DC Output Operating Instructions
Low power pressure transmitter with metal sensors and 1-5V DC voltage
outputEN VI 25/08/201701/08/2017Ngôn ngữ:
Tiếng Anh
Phiên bản:
25/08/2017
Cỡ tập tin:
1.1 MB
Tên tập tin:
BA01633PEN_0317.pdf
-
-
-
Hướng dẫn vận hành (BA)
Description of Device Functions HART (V02.10.54) Cerabar S PM71 with MID Part Certificate
Pressure transmitter with metal sensors; Overload-resistant and
function-monitored; Communication via HART; Subcomponent
suitablefor custody transfer measurement with NMi approvalEN VI 03/04/201710/12/201424/04/201219/12/2011Ngôn ngữ:
Tiếng Anh
Phiên bản:
03/04/2017
Cỡ tập tin:
1.3 MB
Tên tập tin:
BA00413PEN_1316.pdf
-
-
-
Hướng dẫn vận hành (BA)
Cerabar S /Deltabar S /Deltapilot S Description of device functions PROFIBUS PA V04.01.zz
Cerabar S PMC71, PMP71, PMP75 Pressure transmitter
Deltabar S FMD77, FMD78, PMD75 Differential pressure
transmitter
Deltapilot S FMB70 Hydrostatic pressure transmitterEN VI 03/04/201710/12/201407/08/201301/10/201101/05/2010Ngôn ngữ:
Tiếng Anh
Phiên bản:
03/04/2017
Cỡ tập tin:
4.8 MB
Tên tập tin:
BA00296PEN_1616.pdf
-
-
-
Hướng dẫn vận hành (BA)
Cerabar S PMC71, PMP71, PMP75 PROFIBUS PA (V 04.01.zz) Operating Instructions
Pressure transmitter with ceramic and metal sensors
Overload-resistant and function-monitored;
Communication via
PROFIB
USPAEN VI 01/08/202403/04/201710/12/201407/05/201407/08/2013Ngôn ngữ:
Tiếng Anh
Phiên bản:
01/08/2024
Cỡ tập tin:
1.4 MB
Tên tập tin:
BA00295PEN_1922-00.pdf
-
-
-
Hướng dẫn vận hành (BA)
Cerabar S / Deltabar S / Deltapilot S, Description of device functions FOUNDATION Fieldbus V 04.00.zz
Cerabar S PMC71, PMP71, PMP75 Pressure transmitter
Deltabar S FMD77, FMD78, PMD75 Differential pressure
transmitter
Deltapilot S FMB70 Hydrostatic pressure transmitterEN VI 03/04/201710/12/201407/05/201430/04/201301/10/2011Ngôn ngữ:
Tiếng Anh
Phiên bản:
03/04/2017
Cỡ tập tin:
6.3 MB
Tên tập tin:
BA00303PEN_1716.pdf
-
Tìm kiếm phụ tùng theo số trong bản vẽ
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Mounting set housing T14/T15 sensor
-
Housing/housing accessories
Số bản vẽMã đơn hàng1252020440 -
-
Mounting set housing T17 / sensor
-
Housing/housing accessories
Số bản vẽMã đơn hàng1271020596 -
-
Push button housing, PA/FF
-
Housing/housing accessories
Số bản vẽMã đơn hàng1352022418 -
-
Push button housing, HART, version 1
-
Housing/housing accessories
Số bản vẽMã đơn hàng1352022419 -
-
Push button housing, HART, version 2
-
Housing/housing accessories
Số bản vẽMã đơn hàng1352024110 -
-
Cable gland M20, gasket
-
Adapter housing/cable entry
Số bản vẽMã đơn hàng1552020760 -
-
Cable entry G1/2, gasket, adapter
-
Adapter housing/cable entry
Số bản vẽMã đơn hàng1552020761 -
-
Plug 2/7-pole, HAN7D, gasket
-
Adapter housing/cable entry
Số bản vẽMã đơn hàng1552020762 -
-
Plug 3-pole, M12, gasket
-
Adapter housing/cable entry
Số bản vẽMã đơn hàng1552020763 -
-
Housing filter VA,EPDM,F15/31/T14/17,1pc
-
further parts
Mã đơn hàng71111056 -
-
Housing filter VA, VMQ, F15, T17, 1 pc.
-
further parts
Mã đơn hàng71219639 -
-
Cover T14/T15 Alu, gasket
-
Cover
Số bản vẽMã đơn hàng2052020432 -
-
Cover T14/T15 Alu, Ex d, gasket
-
Cover
Số bản vẽMã đơn hàng2052020433 -
-
Cover T14 316L, Ex d, EPDM
-
Cover
Số bản vẽMã đơn hàng2052028310 -
-
Cover T17 316L, gasket
-
Cover
Số bản vẽMã đơn hàng2071002774 -
-
Cover T17 316L, sight glass, gasket
-
Cover
Số bản vẽMã đơn hàng2071002810 -
-
Cover T17 316L, sight glass PC, gasket
-
Cover
Số bản vẽMã đơn hàng2071002811 -
-
Cover T14 316L, Ex d, FVMQ
-
Cover
Số bản vẽMã đơn hàng2071206965 -
-
Cover T14 316L, Ex d, sight glass, FVMQ
-
Cover
Số bản vẽMã đơn hàng2071206968 -
-
Sealing set FVQM, T14.5 pcs.
-
Sealing
Số bản vẽMã đơn hàng2171206971 -
-
Cover T14/T15 Alu, sight glass, gasket
-
Cover
Số bản vẽMã đơn hàng2071245247 -
-
Cover T14/T15 Alu,Exd,sight glass,gasket
-
Cover
Số bản vẽMã đơn hàng2071245249 -
-
Cover T14 316L, Ex d, sight glass, EPDM
-
Cover
Số bản vẽMã đơn hàng2071245250 -
-
Sealing EPDM, F30/31/34, T14/15, 5 pcs.
-
Sealing
Số bản vẽMã đơn hàng2152020429 -
-
Ground terminal T14/T15/T17, F30/F31
-
further parts
Mã đơn hàng71290825 -
-
Cover T14/T15 Alu, gasket
-
Cover
Số bản vẽMã đơn hàng2552020432 -
-
Cover T14/T15 Alu, Ex d, gasket
-
Cover
Số bản vẽMã đơn hàng2552020433 -
-
Cover T14 316L, Ex d, EPDM
-
Cover
Số bản vẽMã đơn hàng2552028310 -
-
Cover T17 316L, gasket
-
Cover
Số bản vẽMã đơn hàng2571002774 -
-
Cover T14 316L, Ex d, FVMQ
-
Cover
Số bản vẽMã đơn hàng2571206965 -
-
Electronics HART Ex, ext. p. b., v2.0
-
Electronic
Số bản vẽMã đơn hàng3052024111 -
-
Electronics HART Ex, v2.0
-
Electronic
Số bản vẽMã đơn hàng3052024400 -
-
Electronics HART Ex, v2.10
-
Electronic
Số bản vẽMã đơn hàng3071026358 -
-
Electronics HART Ex, ext. p. b., v2.10
-
Electronic
Số bản vẽMã đơn hàng3071026359 -
-
Electronic HART Ex, v2.11
-
Electronic
Số bản vẽMã đơn hàng3071196092 -
-
Electronics HART Ex, ext. p. b., v2.11
-
Electronic
Số bản vẽMã đơn hàng3071196093 -
-
Electronics HART Ex, v2.20
-
Electronic
Số bản vẽMã đơn hàng3071263933 -
-
Electronics HART Ex, ext. p. b., v2.20
-
Electronic
Số bản vẽMã đơn hàng3071263934 -
-
Elektronics HART Ex, v2.30
-
Electronic
Số bản vẽMã đơn hàng3071386147 -
-
Electronics HART Ex, ext. p. b., v2.30
-
Electronic
Số bản vẽMã đơn hàng3071386153 -
-
Upgrade electronics HART Ex, v2.1
-
Electronic
Số bản vẽMã đơn hàng3052026762 -
-
Upgrade electr. HART Ex,ext.push b.,v2.1
-
Electronic
Số bản vẽMã đơn hàng3052026763 -
-
Electronics PA, HW02.00, SW4.0
-
Electronic
Số bản vẽMã đơn hàng3071071824 -
-
Electronics PA, ext. p.b., HW02.00,SW4.0
-
Electronic
Số bản vẽMã đơn hàng3071071825 -
-
Electronics FF, HW2.00, SW3.00
-
Electronic
Số bản vẽMã đơn hàng3071071826 -
-
Electronics FF, ext. p.b., HW2.00,SW3.00
-
Electronic
Số bản vẽMã đơn hàng3071071827 -
-
Electronics PA, Ex, HW2.00, SW3.00
-
Electronic
Số bản vẽMã đơn hàng3071214057 -
-
Electronics PA, ext. p.b.,HW2.00, SW3.00
-
Electronic
Số bản vẽMã đơn hàng3071214064 -
-
Electronics FF, ext. p.b.,HW2.00, SW2.00
-
Electronic
Số bản vẽMã đơn hàng3071214066 -
-
Electronics FF, HW2.00, SW2.00
-
Electronic
Số bản vẽMã đơn hàng3071214069 -
-
Electronics FF, ext. p.b.,HW2.00, SW4.00
-
Electronic
Số bản vẽMã đơn hàng3071214890 -
-
Electronics FF, HW2.00, SW4.00
-
Electronic
Số bản vẽMã đơn hàng3071214892 -
-
Electronics PA, HW02.00, SW4.01
-
Electronic
Số bản vẽMã đơn hàng3071224775 -
-
Electronics PA, ext.p. b.,HW02.00,SW4.01
-
Electronic
Số bản vẽMã đơn hàng3071224776 -
-
Electronics 1-5VDC Low Power
-
Electronic
Số bản vẽMã đơn hàng3071327714 -
-
HistoROM / M-DAT, 16K
-
Memory
Số bản vẽMã đơn hàng3152027785 -
-
Terminal 2-pole, RFI, FF, Ex
-
Terminal module
Số bản vẽMã đơn hàng3552027691 -
-
Terminal 2-pole, RFI, PA, OVP, Ex
-
Terminal module
Số bản vẽMã đơn hàng3571028475 -
-
Terminal 2-pole, RFI, FF, OVP, Ex
-
Terminal module
Số bản vẽMã đơn hàng3571028476 -
-
Terminal 2-pole, RFI, PA, Ex
-
Terminal module
Số bản vẽMã đơn hàng3571121574 -
-
Terminal 3-pole,Li=0, RFI,HART,Ex ia/Exd
-
Terminal module
Số bản vẽMã đơn hàng3571191892 -
-
Termin.3-p.,Li=0,RFI,HART,OVP,Ex ia/Exd
-
Terminal module
Số bản vẽMã đơn hàng3571191894 -
-
Terminal 3-pole, 1-5VDC electronics
-
Terminal module
Số bản vẽMã đơn hàng3571327712 -
-
Display module VU340, Cbar/Dbar/Dpilot S
-
Display
Số bản vẽMã đơn hàng4071002865 -
-
Flat gasket 18,5x23,9x1,5 FKM, 5 pieces
-
further parts
Mã đơn hàng52009800 -
-
Adapterk. FMR2xx,FMx4x,PMx7x,FMD7x,FMG60
-
further parts
Mã đơn hàng71000221 -
-

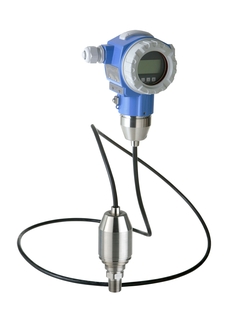

Cable PE, L=2m/80inch, separate housing
-
further parts
Mã đơn hàng71043886 -
-
Cable PE, L=5m/200inch, separate housing
-
further parts
Mã đơn hàng71043888 -
-
Cable PE, L=10m/400inch,separate housing
-
further parts
Mã đơn hàng71043889 -
-
Cable FEP, L=5m/200inch,separate housing
-
further parts
Mã đơn hàng71070738 -
-
Spare RFID TAG
-
further parts
Mã đơn hàngXPRFID- -
-
Flushing ring NPS 1" Cl. 150-2500, 316L
Mã đơn hàng71377369 -
Flushing ring NPS 2" Cl. 150-2500, 316L
Mã đơn hàng71377370 -
Flushing ring NPS 3" Cl. 150-2500, 316L
Mã đơn hàng71377371 -
Flushing ring DN25, PN16-400, 316L
Mã đơn hàng71377379 -
Flushing ring DN50, PN16-400, 316L
Mã đơn hàng71377380 -
Flushing ring DN80, PN16-400, 316L
Mã đơn hàng71377383 -
Weld-in adapter G1-1/2, 316L
Mã đơn hàng52024469 -
Weld-in adapter G1-1/2, 316L, 3.1
Mã đơn hàng52024470 -
Weld-in adapter G1/2, 316L, A DIN 3852
Mã đơn hàng71389241 -
Weld-in adapter G1/2,316L, 3.1,A DIN3852
Mã đơn hàng71389243 -
Mountingset, housing T14, special
Mã đơn hàng71304770 -
Mounting bracket 2 valve,stainless steel
Mã đơn hàng71372498 -
ToF Adapter FXA291
Mã đơn hàng71007843 -
Mountingset Cerabar,Deltapilot,Levelflex
Mã đơn hàng71102216
5 products & bundles
5 sản phẩm
Thường mua kèm theo
Phụ kiện
- Flushing ring NPS 1" Cl. 150-2500, 316L
- Flushing ring NPS 2" Cl. 150-2500, 316L
Sản phẩm liên quan
