Tổng quan về thông số kỹ thuật
-
Accuracy
Rod probe: +/- 2 mm (0.08 in)
Rope probe: +/- 2 mm (0.08 in) -
Process temperature
-20...+80 °C
(-4...+176 °F) -
Process pressure / max. overpressure limit
Vacuum...6 bar,
(Vacuum...87 psi) -
Max. measurement distance
Rod: 4 m (13 ft) Min DK>1.6
Rope: 12 m (40 ft) Min DK>1.6 -
Main wetted parts
Rod probe: 316L, PPS, Viton
Rope probe: 316, PPS, Viton
Phạm vi ứng dụng

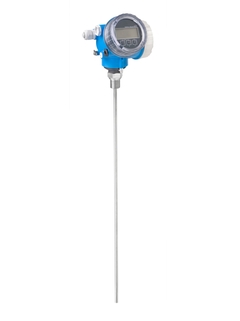

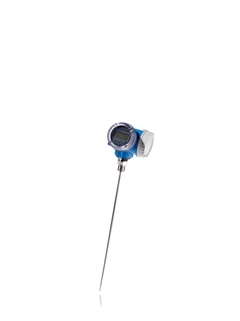

Levelflex FMP50 is the instrument for basic applications in liquids which do not place high demands on temperature and pressure ranges or chemical resistance. Particularly in basic supply or storage applications as well as utility processes FMP50 is the best choice. Levelflex FMP50 guided radar is used for continuous level measurement of liquids, pastes and slurries. The measurement is not affected by changing media, temperature changes, gas blankets or vapors.
Version with rod or rope probe.
Process connections: Thread or adapter flange
Temperature: -20 to +80°C (-4 to +176°F)
Pressure: -1 to +6bar (-14.5 to +87psi)
Maximum measuring range: Rod 4m (13ft), rope 12m (39ft)
Accuracy: ±2mm (0.08")
International explosion protection certificates, overfill prevention WHG, SIL, 5-point linearity protocol
Lợi ích
Reliable measurement even for changing product and process conditions
HistoROM data management concept for fast and easy commissioning, maintenance and diagnostics
Highest reliability due to new Multi-Echo Tracking evaluation
Hardware and software developed according to IEC 61508 up to SIL3
Heartbeat Technology for a cost-effective and safe plant operation during the entire life cycle
Seamless integration into control or asset management systems and intuitive, menu-guided operation concept (on-site or via the control system)
World's easiest proof test for SIL and WHG saves time and costs
Video
Lựa chọn Lean
-
Sản phẩm tiêu chuẩn
- Đáng tin cậy, mạnh mẽ và ít bảo trì
Công nghệ vượt trội
Đơn giản
-
Sản phẩm chuyên dụng
- Dành cho các ứng dụng đòi hỏi cao
Công nghệ vượt trội
Đơn giản
Có thể thay đổi
| Lựa chọn FLEX | Công nghệ vượt trội | Đơn giản |
|---|---|---|
Lựa chọn Fundamental Đáp ứng nhu cầu đo lường cơ bản |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Lean Xử lý dễ dàng các quy trình cốt lõi |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Extended Tối ưu hóa quy trình bằng công nghệ tiên tiến |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Xpert Làm chủ các ứng dụng khó khăn nhất |
Công nghệ vượt trội
|
Đơn giản
Có thể thay đổi |
Loading alternative products
Sản phẩm cũ
Câu chuyện thành công
Bạn cũng có thể quan tâm
Tải xuống nhiều nhất
-
-
Thông tin kĩ thuật (TI)
TI Weld-in adapter, process adapter and flanges
bản tiếng Anh - 03/2024
Level, pressure and temperature measurement
EN VI 25/03/202415/09/202328/10/202130/07/202119/06/2020Ngôn ngữ:
Tiếng Anh
Phiên bản:
25/03/2024
Cỡ tập tin:
1.1 MB
Tên tập tin:
TI00426FEN_2524.pdf
-
-
-
Hướng dẫn vận hành (BA)
BA Levelflex FMP50 HART
bản tiếng Anh - 10/2024
Guided-wave radar
EN VI 01/10/202413/12/202230/06/202231/07/202012/04/2018Ngôn ngữ:
Tiếng Anh
Phiên bản:
01/10/2024
Cỡ tập tin:
4.5 MB
Tên tập tin:
BA01000FEN_2424-00.pdf
-
297 tài liệu
-
-
Thông tin kĩ thuật (TI)
TI Weld-in adapter, process adapter and flanges
Level, pressure and temperature measurement
EN VI 25/03/202415/09/202328/10/202130/07/202119/06/2020Ngôn ngữ:
Tiếng Anh
Phiên bản:
25/03/2024
Cỡ tập tin:
1.1 MB
Tên tập tin:
TI00426FEN_2524.pdf
-
-
-
Thông tin kĩ thuật (TI)
TI Levelflex FMP50
Guided-wave radar
EN VI 01/10/202422/02/202330/06/202231/07/202012/04/2018Ngôn ngữ:
Tiếng Anh
Phiên bản:
01/10/2024
Cỡ tập tin:
3.1 MB
Tên tập tin:
TI01000FEN_2724-00.pdf
-
-
-
Hướng dẫn vận hành (BA)
BA Levelflex FMP50 FOUNDATION Fieldbus
Guided-wave radar
EN VI 01/10/202421/02/202330/06/202212/04/201809/11/2017Ngôn ngữ:
Tiếng Anh
Phiên bản:
01/10/2024
Cỡ tập tin:
5.2 MB
Tên tập tin:
BA01051FEN_0924-00.pdf
-
-
-
Hướng dẫn vận hành (BA)
BA Levelflex FMP50 HART
Guided-wave radar
EN VI 01/10/202413/12/202230/06/202231/07/202012/04/2018Ngôn ngữ:
Tiếng Anh
Phiên bản:
01/10/2024
Cỡ tập tin:
4.5 MB
Tên tập tin:
BA01000FEN_2424-00.pdf
-
-
-
Hướng dẫn vận hành (BA)
BA Levelflex FMP50 PROFIBUS PA
Guided-wave radar
EN VI 01/10/202421/02/202330/06/202212/04/201809/11/2017Ngôn ngữ:
Tiếng Anh
Phiên bản:
01/10/2024
Cỡ tập tin:
4.1 MB
Tên tập tin:
BA01005FEN_2024-00.pdf
-
-
-
Tham số thiết bị (GP)
Levelflex FMP5x HART Description of Device Parameters
Guided wave radar
EN VI 28/04/201630/10/201426/02/201429/07/201101/10/2010Ngôn ngữ:
Tiếng Anh
Phiên bản:
28/04/2016
Cỡ tập tin:
3.3 MB
Tên tập tin:
GP01000FEN_1616.pdf
-
-
-
Tham số thiết bị (GP)
Levelflex FMP50, FMP51, FMP52, FMP53, FMP54, FMP55, FMP56, FMP57 PROFIBUS PA Description of Device Parameters
Guided wave radar
EN VI 30/10/201404/08/2011Ngôn ngữ:
Tiếng Anh
Phiên bản:
30/10/2014
Cỡ tập tin:
4.7 MB
Tên tập tin:
GP01001FEN_1314.pdf
-
-
-
Tham số thiết bị (GP)
Levelflex FMP50, FMP51, FMP52, FMP53, FMP54, FMP55, FMP56, FMP57 FOUNDATION Fieldbus Description of Device Parameters
Guided wave radar
EN VI 09/06/201527/04/2012Ngôn ngữ:
Tiếng Anh
Phiên bản:
09/06/2015
Cỡ tập tin:
3.5 MB
Tên tập tin:
GP01015FEN_0215.pdf
-
-
-
Hướng dẫn ngắn gọn (KA)
Levelflex FMP50 HART
Guided wave radar
EN VI 30/06/202212/04/201830/11/201717/11/201712/02/2015Ngôn ngữ:
Tiếng Anh
Phiên bản:
30/06/2022
Cỡ tập tin:
1.4 MB
Tên tập tin:
KA01053FEN_2022-00.pdf
-
-
-
Hướng dẫn ngắn gọn (KA)
Levelflex FMP50 PROFIBUS PA
Guided wave radar
EN VI 30/06/202212/04/201817/11/201712/02/201514/12/2012Ngôn ngữ:
Tiếng Anh
Phiên bản:
30/06/2022
Cỡ tập tin:
1.2 MB
Tên tập tin:
KA01071FEN_1722-00.pdf
-
Tìm kiếm phụ tùng theo số trong bản vẽ
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Housing filter Brass/Ni GT19/20, 1 set
-
Filter
Số bản vẽMã đơn hàng1971115175 -
-
Set housing securing clamps
-
Housing/housing accessories
Số bản vẽMã đơn hàng1771115176 -
-
Cover GT19 PBT, sight glass, EPDM
-
Cover
Số bản vẽMã đơn hàng2071110292 -
-
Cover GT19 PBT, EPDM
-
Cover
Số bản vẽMã đơn hàng2071110293 -
-
Cover GT19 PBT, Terminal Ex, EPDM
-
Cover
Số bản vẽMã đơn hàng2571110295 -
-
Cover GT20 Alu, sight glass, HNBR
-
Cover
Số bản vẽMã đơn hàng2071110297 -
-
Cover GT20 Alu, HNBR
-
Cover
Số bản vẽMã đơn hàng2071110299 -
-
Cover GT20 Alu, Terminal, OVP, HNBR
-
Cover
Số bản vẽMã đơn hàng2571185517 -
-
Cover GT19 PBT, Terminal, OVP, EPDM
-
Cover
Số bản vẽMã đơn hàng2571185518 -
-
Cover GT20 Alu, Terminal Ex, HNBR
-
Cover
Số bản vẽMã đơn hàng2571110301 -
-
Cover GT20 Alu, Terminal Ex d, HNBR
-
Cover
Số bản vẽMã đơn hàng2571110302 -
-
Sealing set GT18/GT19/GT20, EPDM, HNBR
-
Sealing
Số bản vẽMã đơn hàng6571110303 -
-
Plug M12, IP66/68 NEMA4X/6P, ProToF
-
further parts
Mã đơn hàng71450381 -
-
I/O module 2-wire, 4-20mA, HART, Ex, V2
-
I/O module
Số bản vẽMã đơn hàng3471108594 -
-
I/O module Level, 2-wr.4-20mA,HART,Ex,V1
-
I/O module
Số bản vẽMã đơn hàng3471108595 -
-
I/O module Level, 2-wr.4-20mA,HART,Ex,V1
-
I/O module
Số bản vẽMã đơn hàng3471108595 -
-
I/O module Level, 2-wr.4-20mA,HART,Ex,V1
-
I/O module
Số bản vẽMã đơn hàng3471108595 -
-
I/O module, 2-wr.,4-20mA,HART,PFS,Ex,V1
-
I/O module
Số bản vẽMã đơn hàng3471108599 -
-
I/O module, 2-wire, PA, PFS, Ex, V1
-
I/O module
Số bản vẽMã đơn hàng3471108603 -
-
I/O module, 2-wire, PA, PFS, Ex, V1
-
I/O module
Số bản vẽMã đơn hàng3471108603 -
-
I/O module, 2-wire, PA, PFS, Ex, V1
-
I/O module
Số bản vẽMã đơn hàng3471108603 -
-
I/O module, 2-wire, PA/FF, PFS, Ex, V2
-
I/O module
Số bản vẽMã đơn hàng3471164940 -
-
I/O module, 2-wire, PA/FF, PFS, Ex, V2
-
I/O module
Số bản vẽMã đơn hàng3471164940 -
-
I/O module, 2-wire, PA/FF, PFS, Ex, V2
-
I/O module
Số bản vẽMã đơn hàng3471164940 -
-
I/O module, 2-wire, PA/FF, PFS, Ex, V2
-
I/O module
Số bản vẽMã đơn hàng3471164940 -
-
I/O mod.Level,2-wr.4-20mA,HART,Ex,LP,V2
-
I/O module
Số bản vẽMã đơn hàng3471187812 -
-
I/O mod. Level,4-wr.DC,4-20mA,HART,Ex,V2
-
I/O module
Số bản vẽMã đơn hàng3471207473 -
-
I/O mod. Level, 2-wr.2x4-20mA,HART,Ex,V2
-
I/O module
Số bản vẽMã đơn hàng3471207474 -
-
I/O mod. Level,4-wr.AC,4-20mA,HART,Ex,V2
-
I/O module
Số bản vẽMã đơn hàng3471207475 -
-
Terminal set 4-wire, I/O module
-
Terminals
Số bản vẽMã đơn hàng3771110279 -
-
Terminal set 2-wire, I/O module
-
Terminals
Số bản vẽMã đơn hàng3771110280 -
-
Transmitter electronics FHX50
-
further parts
Mã đơn hàng71197334 -
-
M12-female plug connector, VA
-
further parts
Mã đơn hàng71296840 -
-
Cable FHX50, FHX50B, 5m
-
further parts
Mã đơn hàng71206552 -
-
Cable FHX50, FHX50B, 10m
-
further parts
Mã đơn hàng71206554 -
-
Cable FHX50, FHX50B, 20m
-
further parts
Mã đơn hàng71206555 -
-
Cable FHX50, FHX50B, 30m
-
further parts
Mã đơn hàng71206556 -
-
Electronics Levelflex FMP5x
-
Electronic
Số bản vẽMã đơn hàng30XPF0001- -
-
Display module, SD02, push buttons
-
Display
Số bản vẽMã đơn hàng40XPD0024- -
-
Display module, SD03, Touch Control
-
Display
Số bản vẽMã đơn hàng40XPD0025- -
-
Weight FMP5x, rope 4mm 1/6", 316L
-
Weights
Số bản vẽMã đơn hàng5671114452 -
-
O-ring 7.59x 2.62, FKM Viton, 5 pieces
-
Sealing
Số bản vẽMã đơn hàng5771114459 -
-
HF-Coax cable L=3m/9ft, plug
-
Cable/cable accessories
Số bản vẽMã đơn hàng7071114823 -
-
HF-Coaxcable L=6m/18ft, plug
-
Cable/cable accessories
Số bản vẽMã đơn hàng7071235564 -
-
HF-Coaxcable L=9m/27ft, plug
-
Cable/cable accessories
Số bản vẽMã đơn hàng7071235578 -
-
Spare parts set - retrofit kit FHX50
-
further parts
Mã đơn hàng71248380 -
-
Probe FMP50 w/o process connection
-
Sensoric
Số bản vẽMã đơn hàng55XPF0003- -
-
Spare RFID TAG
-
further parts
Mã đơn hàngXPRFID- -
-
Sealing ring G3/4, 27x32, FA, 5 pcs.
-
Sealing
Số bản vẽMã đơn hàng5771185027 -
-
Overvoltage protection (OVP10),1-Channel
Mã đơn hàng71128617 -
Overvoltage protection (OVP20),2-Channel
Mã đơn hàng71128619 -
Rope centering star, PEEK, 48-95mm, 1 pc
Mã đơn hàng71373490 -
Rope centering star, PEEK, 48-95mm, 5 pc
Mã đơn hàng71373492 -
Bluetooth module (BT10)
Mã đơn hàng71377355 -
Mountingset Cerabar,Deltapilot,Levelflex
Mã đơn hàng71102216 -
Weather prot. cover GT18/GT19/GT20, 316L
Mã đơn hàng71162242 -
Isolation tie down of the 4mm rope probe
Mã đơn hàng52014249
