Tổng quan về thông số kỹ thuật
-
Accuracy
up to 0.4 mm
-
Process temperature
-200°C...200°C
(-328°F...392°F) -
Process pressure / max. overpressure limit
up to 25 bar (363 psi) abs
-
Max. measurement distance
47 m (154 ft)
-
Main wetted parts
316L, AlloyC276, PTFE
Phạm vi ứng dụng

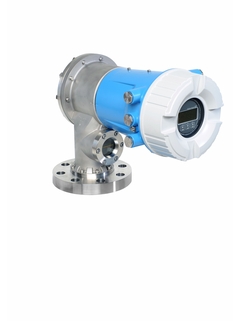

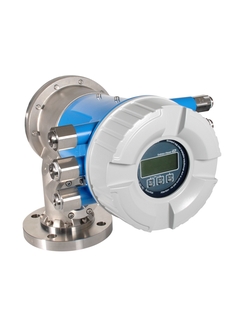

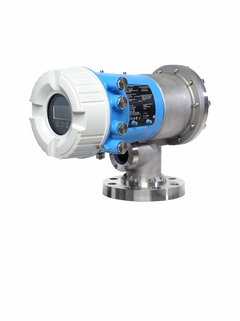

The intelligent tank gauge Proservo NMS81 is designed for high accuracy liquid level measurement in custody transfer and inventory control applications with NMi- and PTB-approvals. It meets the relevant requirements according to OIML R85 and API 3.1B. It fulfills the exact demands of tank inventory management and loss control and is optimized in regards of total cost saving and safe operation.
For high accuracy custody transfer measurement in crude oil, gasoline, diesel, petrochemicals and chemicals.
Process connections: Flanges
Temperature: -200 to +200°C (-328 to +392°F)
Pressure: 0 to +25bar (0 to +362psi)
Maximum measuring range: 47m (154ft)
Accuracy: ±0.4mm (±0.02")
International explosion protection and custody transfer certificates, overfill prevention WHG, SIL
Lợi ích
-
Hardware and software developed according to IEC 61508 up to SIL3 (in homogeneous redundancy) for high level of safety
-
Maximum reliability through accuracy up to ±0.4mm (± 0.02")
-
Developed according to international metrology recommendations such as OIML R85 and API MPMS
-
Local and country-specific certifications like NMi or PTB for custody transfer applications
-
Superior corrosion resistance with 316L materials in the process compatible with sour applications such as crude oil
-
Measurement of interfaces between up to three liquid layers, tank bottom, spot, and profile densities
-
Best fit for LNG/LPG applications without influence of dc value or Boil Off Gas
Video
Lựa chọn Xpert
-
Sản phẩm chuyên dụng
- Dành cho các ứng dụng đòi hỏi cao
Công nghệ vượt trội
Đơn giản
Có thể thay đổi
-
Sản phẩm chuyên dụng
- Dành cho các ứng dụng đòi hỏi cao
Công nghệ vượt trội
Đơn giản
Có thể thay đổi
Lựa chọn FLEX | Công nghệ vượt trội | Đơn giản |
---|---|---|
Lựa chọn Fundamental Đáp ứng nhu cầu đo lường cơ bản |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Lean Xử lý dễ dàng các quy trình cốt lõi |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Extended Tối ưu hóa quy trình bằng công nghệ tiên tiến |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Xpert Làm chủ các ứng dụng khó khăn nhất |
Công nghệ vượt trội
|
Đơn giản
Có thể thay đổi |
Sản phẩm cũ
-
-
Thông tin kĩ thuật (TI)
TI Proservo NMS81
bản tiếng Anh - 10/2023
Tank Gauging
EN VI 25/10/202310/11/202205/08/202013/07/201807/06/2018Ngôn ngữ:
Tiếng Anh
Phiên bản:
25/10/2023
Cỡ tập tin:
6 MB
Tên tập tin:
TI01249GEN_0723-00.pdf
-
-
-
Hướng dẫn lắp đặt (EA)
Wire drum, measuring wire unit, Servo Installation Instructions
bản tiếng Anh - 01/2018
ProservoNMS8x
EN VI 01/01/2018Ngôn ngữ:
Tiếng Anh
Phiên bản:
01/01/2018
Cỡ tập tin:
2.7 MB
Tên tập tin:
EA01236GF3_0118.pdf
-
-
-
Thông tin kĩ thuật (TI)
TI Proservo NMS81
Tank Gauging
EN VI 25/10/202310/11/202205/08/202013/07/201807/06/2018Ngôn ngữ:
Tiếng Anh
Phiên bản:
25/10/2023
Cỡ tập tin:
6 MB
Tên tập tin:
TI01249GEN_0723-00.pdf
-
-
-
Hướng dẫn vận hành (BA)
BA Proservo NMS81
Tank Gauging
EN VI 25/10/202310/11/202205/08/202013/07/201807/06/2018Ngôn ngữ:
Tiếng Anh
Phiên bản:
25/10/2023
Cỡ tập tin:
14 MB
Tên tập tin:
BA01459GEN_0723-00.pdf
-
-
-
Tham số thiết bị (GP)
Proservo NMS81
Tank Gauging
EN VI 17/02/202320/07/201829/06/201701/03/2016Ngôn ngữ:
Tiếng Anh
Phiên bản:
17/02/2023
Cỡ tập tin:
4.5 MB
Tên tập tin:
GP01077GEN_0423-00.pdf
-
-
-
Hướng dẫn ngắn gọn (KA)
Proservo NMS81
Tank Gauging
EN VI 10/11/202205/08/202030/07/201824/05/201701/03/2016Ngôn ngữ:
Tiếng Anh
Phiên bản:
10/11/2022
Cỡ tập tin:
7.5 MB
Tên tập tin:
KA01203GEN_0522-00.pdf
-
-
-
Hướng dẫn lắp đặt (EA)
Cover, cover clamp, O-ring Installation Instructions
Microwave Level Measurement
EN VI 14/12/201830/11/2016Ngôn ngữ:
Tiếng Anh
Phiên bản:
14/12/2018
Cỡ tập tin:
900.5 KB
Tên tập tin:
EA01176GA2_0218.pdf
-
-
-
Hướng dẫn lắp đặt (EA)
SD card with holder Installation Instructions
Micropilot NMR8x; ProservoNMS8x; Tankside Monitor NRF81
EN VI 30/09/201730/11/2016Ngôn ngữ:
Tiếng Anh
Phiên bản:
30/09/2017
Cỡ tập tin:
1 MB
Tên tập tin:
EA01184GA2_0217.pdf
-
-
-
Hướng dẫn lắp đặt (EA)
Sensor assembly Installation Instructions
Tank Gauging
EN VI 30/10/201719/10/2017Ngôn ngữ:
Tiếng Anh
Phiên bản:
30/10/2017
Cỡ tập tin:
3.5 MB
Tên tập tin:
EA01225GF3_0317.pdf
-
-
-
Hướng dẫn lắp đặt (EA)
Housing filter Installation Instructions
Micropilot, Proservo, Tankside Monitor
EN VI 28/02/201830/11/2016Ngôn ngữ:
Tiếng Anh
Phiên bản:
28/02/2018
Cỡ tập tin:
404 KB
Tên tập tin:
EA01183GA2_0218.pdf
-
-
-
Hướng dẫn lắp đặt (EA)
Displacer unit, Servo Installation Instructions
Proservo NMS8x
EN VI 24/10/2017Ngôn ngữ:
Tiếng Anh
Phiên bản:
24/10/2017
Cỡ tập tin:
1.9 MB
Tên tập tin:
EA01234GF3_0117.pdf
-
-
-
Hướng dẫn lắp đặt (EA)
O-ring, Servo Installation Instructions
Proservo NMS8x
EN VI 24/10/2017Ngôn ngữ:
Tiếng Anh
Phiên bản:
24/10/2017
Cỡ tập tin:
3.2 MB
Tên tập tin:
EA01235GF3_0117.pdf
-
