Tổng quan về thông số kỹ thuật
-
Accuracy
+/- 6 mm (0.24 in)
-
Process temperature
-60...+400°C
(-76...+752°F) -
Process pressure / max. overpressure limit
Vacuum...160 bar
(Vacuum...2320 psi) -
Max. measurement distance
Standard: 20 m (65 ft)
Planar antenna in stilling well: 38 m (125 ft) -
Main wetted parts
316L
Phạm vi ứng dụng

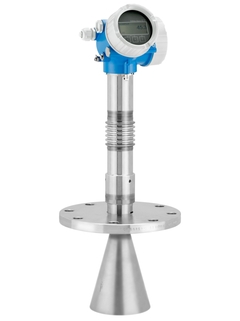

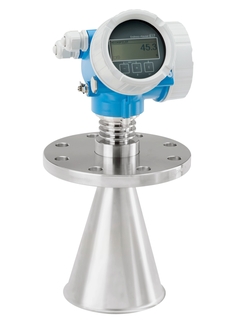

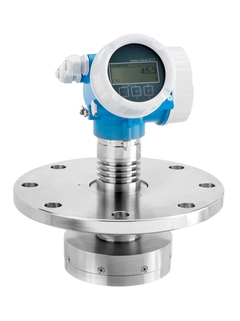

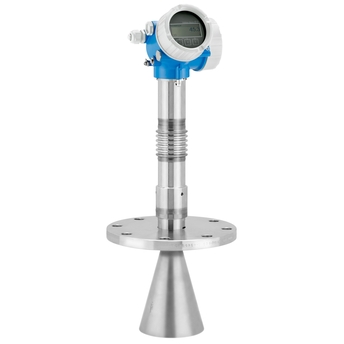

Micropilot FMR54 is prepared for the use in high temperature and high pressure applications and with the specially designed planar antenna it is particularly suited for stilling well applications. The FMR54 free space radar is used for continuous, non-contact level measurement of liquids, pastes and slurries. The measurement is not affected by changing media, temperature changes, gas blankets or vapors.
Horn antenna or planar antenna which is particularly suited for stilling well applications.
Process connection: Flange
Temperature: -196 to +400°C (-76 to +752°F)
Pressure: -1 to +160bar (-14.5 to +2,320psi)
Maximum measuring range: 20m (66ft)
Accuracy: ±6mm
C-band: 6GHz
International explosion protection certificates, overfill prevention WHG, SIL, 5-point linearity protocol
Lợi ích
Hardware and software developed according to IEC 61508 up to SIL3 (in homogeneous redundancy)
HistoROM data management concept for fast and easy commissioning, maintenance and diagnostics
Highest reliability even in the presence of obstructions in the vessel due to new Multi-Echo Tracking evaluation
Reliable measurement even for changing product and process conditions
Heartbeat Technology for a cost-effective and safe plant operation during the entire life cycle
Seamless integration into control or asset management systems and intuitive, menu-guided operation concept (on-site or via the control system)
World's easiest proof test concept for SIL and WHG saves time and cost
Video
Lựa chọn Extended
-
Sản phẩm cao cấp
- Chức năng cao và tiện lợi
Công nghệ vượt trội
Đơn giản
-
Sản phẩm chuyên dụng
- Dành cho các ứng dụng đòi hỏi cao
Công nghệ vượt trội
Đơn giản
Có thể thay đổi
| Lựa chọn FLEX | Công nghệ vượt trội | Đơn giản |
|---|---|---|
Lựa chọn Fundamental Đáp ứng nhu cầu đo lường cơ bản |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Lean Xử lý dễ dàng các quy trình cốt lõi |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Extended Tối ưu hóa quy trình bằng công nghệ tiên tiến |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Xpert Làm chủ các ứng dụng khó khăn nhất |
Công nghệ vượt trội
|
Đơn giản
Có thể thay đổi |
Loading alternative products
Sản phẩm cũ
Câu chuyện thành công
Bạn cũng có thể quan tâm
Tải xuống nhiều nhất
-
-
Thông tin kĩ thuật (TI)
Micropilot FMR53, FMR54
bản tiếng Anh - 07/2020
Free space radar
EN VI 24/07/202012/04/201801/09/201715/12/201628/04/2016Ngôn ngữ:
Tiếng Anh
Phiên bản:
24/07/2020
Cỡ tập tin:
3.4 MB
Tên tập tin:
TI01041FEN_1020.pdf
-
292 tài liệu
-
-
Thông tin kĩ thuật (TI)
Micropilot FMR53, FMR54
Free space radar
EN VI 24/07/202012/04/201801/09/201715/12/201628/04/2016Ngôn ngữ:
Tiếng Anh
Phiên bản:
24/07/2020
Cỡ tập tin:
3.4 MB
Tên tập tin:
TI01041FEN_1020.pdf
-
-
-
Hướng dẫn vận hành (BA)
Micropilot FMR53, FMR54 HART Operating Instructions
Free space radar
EN VI 12/04/201821/09/201715/12/201628/04/201601/12/2014Ngôn ngữ:
Tiếng Anh
Phiên bản:
12/04/2018
Cỡ tập tin:
4.3 MB
Tên tập tin:
BA01050FEN_0718.pdf
-
-
-
Hướng dẫn vận hành (BA)
Micropilot FMR53, FMR54 PROFIBUS PA Operating Instructions
Free space radar
EN VI 12/04/201815/12/201601/12/201415/04/2013Ngôn ngữ:
Tiếng Anh
Phiên bản:
12/04/2018
Cỡ tập tin:
3.7 MB
Tên tập tin:
BA01126FEN_0418.pdf
-
-
-
Hướng dẫn vận hành (BA)
Micropilot FMR53, FMR54 FOUNDATION Fieldbus Operating Instructions
Freespace radar
EN VI 12/04/201815/12/201616/07/201526/06/2013Ngôn ngữ:
Tiếng Anh
Phiên bản:
12/04/2018
Cỡ tập tin:
4.8 MB
Tên tập tin:
BA01122FEN_0418.pdf
-
-
-
Tham số thiết bị (GP)
Micropilot FMR50, FMR51, FMR52, FMR53, FMR54, FMR56, FMR57 FOUNDATION Fieldbus Description of Device Parameters
Free space radar
EN VI 16/07/201501/07/2013Ngôn ngữ:
Tiếng Anh
Phiên bản:
16/07/2015
Cỡ tập tin:
2.8 MB
Tên tập tin:
GP01017FEN_0215.pdf
-
-
-
Tham số thiết bị (GP)
Micropilot FMR50, FMR51, FMR52, FMR53, FMR54, FMR56, FMR57 PROFIBUS PA Description of Device Parameters
Free space radar
EN VI 30/10/201415/04/2013Ngôn ngữ:
Tiếng Anh
Phiên bản:
30/10/2014
Cỡ tập tin:
3.9 MB
Tên tập tin:
GP01018FEN_0214.pdf
-
-
-
Tham số thiết bị (GP)
Micropilot FMR5x HART Description of Device Parameters
Free space radar
EN VI 28/04/201630/10/201415/04/201330/01/201314/12/2012Ngôn ngữ:
Tiếng Anh
Phiên bản:
28/04/2016
Cỡ tập tin:
2.5 MB
Tên tập tin:
GP01014FEN_0516.pdf
-
-
-
Hướng dẫn ngắn gọn (KA)
Micropilot FMR53, FMR54 FOUNDATION Fieldbus
Free space radar
EN VI 01/08/202212/04/201801/07/2013Ngôn ngữ:
Tiếng Anh
Phiên bản:
01/08/2022
Cỡ tập tin:
1.4 MB
Tên tập tin:
KA01126FEN_0322-00.pdf
-
-
-
Hướng dẫn ngắn gọn (KA)
Micropilot FMR53, FMR54 HART
Free space radar
EN VI 01/08/202212/04/201822/09/201712/02/201515/04/2013Ngôn ngữ:
Tiếng Anh
Phiên bản:
01/08/2022
Cỡ tập tin:
1.5 MB
Tên tập tin:
KA01101FEN_0622-00.pdf
-
-
-
Hướng dẫn ngắn gọn (KA)
Micropilot FMR53, FMR54 PROFIBUS PA
Free space radar
EN VI 01/08/202212/04/201812/02/201515/04/2013Ngôn ngữ:
Tiếng Anh
Phiên bản:
01/08/2022
Cỡ tập tin:
1.4 MB
Tên tập tin:
KA01130FEN_0422-00.pdf
-
Tìm kiếm phụ tùng theo số trong bản vẽ
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Housing filter 316L, GT18, 1 set
-
Filter
Số bản vẽMã đơn hàng1971115174 -
-
Housing filter Brass/Ni GT19/20, 1 set
-
Filter
Số bản vẽMã đơn hàng1971115175 -
-
Set housing securing clamps
-
Housing/housing accessories
Số bản vẽMã đơn hàng1771115176 -
-
Cover GT18 316L, HNBR
-
Cover
Số bản vẽMã đơn hàng2071110281 -
-
Cover GT18 316L, sight glass, HNBR
-
Cover
Số bản vẽMã đơn hàng2071110282 -
-
Cover GT18 316L, terminal Ex d, HNBR
-
Cover
Số bản vẽMã đơn hàng2571110284 -
-
Cover GT18 316L, terminal Ex, HNBR
-
Cover
Số bản vẽMã đơn hàng2571110291 -
-
Cover GT19 PBT, sight glass, EPDM
-
Cover
Số bản vẽMã đơn hàng2071110292 -
-
Cover GT19 PBT, EPDM
-
Cover
Số bản vẽMã đơn hàng2071110293 -
-
Cover GT19 PBT, Terminal Ex, EPDM
-
Cover
Số bản vẽMã đơn hàng2071110295 -
-
Cover GT20 Alu, sight glass, HNBR
-
Cover
Số bản vẽMã đơn hàng2071110297 -
-
Cover GT20 Alu, HNBR
-
Cover
Số bản vẽMã đơn hàng2071110299 -
-
Cover GT18 316L, FVMQ
-
Cover
Số bản vẽMã đơn hàng2071383631 -
-
Cover GT18 316L, sight glass, FVMQ
-
Cover
Số bản vẽMã đơn hàng2071383666 -
-
Cover GT18 316L, terminal Ex, FVMQ
-
Cover
Số bản vẽMã đơn hàng2571383668 -
-
Cover GT18 316L, terminal Ex d, FVMQ
-
Cover
Số bản vẽMã đơn hàng2571383670 -
-
Cover GT20 Alu, FVMQ
-
Cover
Số bản vẽMã đơn hàng2071383674 -
-
Cover GT20 Alu, sight glass, FVMQ
-
Cover
Số bản vẽMã đơn hàng2071383675 -
-
Cover GT20 Alu, Terminal Ex, HNBR
-
Cover
Số bản vẽMã đơn hàng2571110301 -
-
Cover GT20 Alu, Terminal Ex d, HNBR
-
Cover
Số bản vẽMã đơn hàng2571110302 -
-
Cover GT18 316L, Terminal, OVP, HNBR
-
Cover
Số bản vẽMã đơn hàng2571185516 -
-
Cover GT20 Alu, Terminal, OVP, HNBR
-
Cover
Số bản vẽMã đơn hàng2571185517 -
-
Cover GT19 PBT, Terminal, OVP, EPDM
-
Cover
Số bản vẽMã đơn hàng2571185518 -
-
Cover GT18 316L, Terminal, OVP, FVMQ
-
Cover
Số bản vẽMã đơn hàng2571383671 -
-
Cover GT20 Alu, Terminal Ex, FVMQ
-
Cover
Số bản vẽMã đơn hàng2571383679 -
-
Cover GT20 Alu, Terminal Ex d, FVMQ
-
Cover
Số bản vẽMã đơn hàng2571383680 -
-
Cover GT20 Alu, Terminal, OVP, FVMQ
-
Cover
Số bản vẽMã đơn hàng2571383682 -
-
Sealing set GT18/GT19/GT20, EPDM, HNBR
-
Sealing
Số bản vẽMã đơn hàng6571110303 -
-
Sealing set GT18/20, FVMQ
-
Sealing
Số bản vẽMã đơn hàng6571384797 -
-
Plug M12, IP66/68 NEMA4X/6P, ProToF
-
further parts
Mã đơn hàng71450381 -
-
I/O module 2-wire, 4-20mA, HART, Ex, V2
-
I/O module
Số bản vẽMã đơn hàng3471108594 -
-
I/O module, 2-wr.,4-20mA,HART,PFS,Ex,V1
-
I/O module
Số bản vẽMã đơn hàng3471108599 -
-
I/O module, 2-wire, PA/FF, PFS, Ex, V2
-
I/O module
Số bản vẽMã đơn hàng3471164940 -
-
I/O mod.Level,2-wr.4-20mA,HART,Ex,LP,V2
-
I/O module
Số bản vẽMã đơn hàng3471187812 -
-
I/O mod. Level,4-wr.DC,4-20mA,HART,Ex,V2
-
I/O module
Số bản vẽMã đơn hàng3471207473 -
-
I/O mod. Level, 2-wr.2x4-20mA,HART,Ex,V2
-
I/O module
Số bản vẽMã đơn hàng3471207474 -
-
I/O mod. Level,4-wr.AC,4-20mA,HART,Ex,V2
-
I/O module
Số bản vẽMã đơn hàng3471207475 -
-
Terminal set 4-wire, I/O module
-
Terminals
Số bản vẽMã đơn hàng3771110279 -
-
Terminal set 2-wire, I/O module
-
Terminals
Số bản vẽMã đơn hàng3771110280 -
-
Cable FHX50, FHX50B, 5m
-
further parts
Mã đơn hàng71206552 -
-
Cable FHX50, FHX50B, 10m
-
further parts
Mã đơn hàng71206554 -
-
Cable FHX50, FHX50B, 20m
-
further parts
Mã đơn hàng71206555 -
-
Cable FHX50, FHX50B, 30m
-
further parts
Mã đơn hàng71206556 -
-
Transmitter electronics FHX50
-
further parts
Mã đơn hàng71197334 -
-
Spare parts set - retrofit kit FHX50
-
further parts
Mã đơn hàng71248380 -
-
Display module, SD02, push buttons
-
further parts
Số bản vẽMã đơn hàng40XPD0024- -
-
Display module, SD03, Touch Control
-
further parts
Số bản vẽMã đơn hàng40XPD0025- -
-
Horn FMR54, DN80/3", 316L
-
Antenna module
Số bản vẽMã đơn hàng5571187625 -
-
Horn FMR54, DN100/4", 316L
-
Antenna module
Số bản vẽMã đơn hàng5571187628 -
-
Horn FMR54, DN150/6", 316L
-
Antenna module
Số bản vẽMã đơn hàng5571187631 -
-
Horn FMR54, DN200/8", 316L
-
Antenna module
Số bản vẽMã đơn hàng5571187633 -
-
Horn FMR54, DN250/10", 316L
-
Antenna module
Số bản vẽMã đơn hàng5571187636 -
-
Horn FMR54, DN80/3", 316L, 3.1
-
Antenna module
Số bản vẽMã đơn hàng5571187639 -
-
Horn FMR54, DN100/4", 316L, 3.1
-
Antenna module
Số bản vẽMã đơn hàng5571187641 -
-
Horn FMR54, DN150/6", 316L, 3.1
-
Antenna module
Số bản vẽMã đơn hàng5571187643 -
-
Horn FMR54, DN200/8", 316L, 3.1
-
Antenna module
Số bản vẽMã đơn hàng5571187648 -
-
Horn FMR54, DN250/10", 316L, 3.1
-
Antenna module
Số bản vẽMã đơn hàng5571187650 -
-
Horn FMR54, DN100/4", 316L, 3.1+PMI test
-
Antenna module
Số bản vẽMã đơn hàng5571273164 -
-
Horn FMR54, DN80/3", 316L, 3.1+ PMI test
-
Antenna module
Số bản vẽMã đơn hàng5571273165 -
-
Horn FMR54, DN150/6",316L, 3.1+ PMI test
-
Antenna module
Số bản vẽMã đơn hàng5571273168 -
-
Horn FMR54, DN200/8",316L, 3.1+ PMI test
-
Antenna module
Số bản vẽMã đơn hàng5571273171 -
-
Horn FMR54, DN250/10",316L, 3.1+PMI test
-
Antenna module
Số bản vẽMã đơn hàng5571273173 -
-
Electronics Micropilot FMR5x
-
Electronic
Số bản vẽMã đơn hàng30XPF0020- -
-
Spare RFID TAG
-
further parts
Mã đơn hàngXPRFID- -
-
Overvoltage protection (OVP10),1-Channel
Mã đơn hàng71128617 -
Overvoltage protection (OVP20),2-Channel
Mã đơn hàng71128619 -
Weather prot. cover GT18/GT19/GT20, 316L
Mã đơn hàng71162242 -
Bluetooth module (BT10)
Mã đơn hàng71377355
