Tổng quan về thông số kỹ thuật
-
Max. measurement error
Volume flow: ±0.5 % o.r.± 1 mm/s (0.04 in/s)
Option: ±0.2 % o.r. ± 2 mm/s (0.08 in/s) -
Measuring range
0.06 dm3/min to 600 m3/h (0.015 gal/min to 2650 gal/min)
-
Medium temperature range
0 to +60 °C (+32 to +140 °F), 0 to +80 °C (+32 to +176 °F), –20 to +50 °C (–4 to +122 °F), –20 to +180 °C (–4 to +356 °F), –20 to +150 °C (–4 to +266 °F)
-
Max. process pressure
PN 40, Cl. 300, JIS 20 K
-
Wetted materials
Liner: Polyurethane, Hard rubber, PFA, PTFE, Natural rubber
Electrodes: 1.4435/304L, Alloy C-22, Tantalum, Platinum, Duplex 1.4465, Tungsten carbide, Titanum
Phạm vi ứng dụng

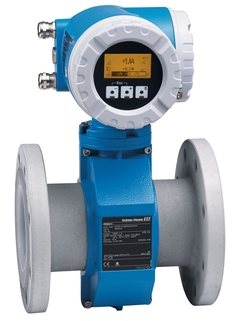

Promag S is the specialist for inhomogeneous, abrasive and corrosive fluids. The robust sensor design, featuring industry-optimized liners, enables its use in most challenging surroundings and metering jobs such as sewage treatment, pulp and paper production or in the primaries and metals industry. Due to its high-performance transmitter, Promag 55S not only measures flow reliably, but also calculates solids content at low maintenance requirements.
The bidirectional measuring principle is virtually independent of pressure, density, temperature and viscosity
Ideal for the most demanding applications with high solids content and high abrasion.
Device properties
Intensified coil system
Large range of liners
Solids content up to 80 % by weight
4-line backlit display with touch control
Two switch outputs
HART, PROFIBUS PA/DP, FOUNDATION Fieldbus
Lợi ích
Superb signal stability due to unique signal processing
Maximum safety – industry-optimized measuring electrodes and linings
Energy-saving flow measurement – no pressure loss due to cross-section constriction
Maintenance-free – no moving parts
Highest performance – with integrated solids measurement for demanding fluids
Highest safety – integrated electrode cleaning
Automatic recovery of data for servicing
Video
Lựa chọn Xpert
-
Sản phẩm chuyên dụng
- Dành cho các ứng dụng đòi hỏi cao
Công nghệ vượt trội
Đơn giản
Có thể thay đổi
-
Sản phẩm chuyên dụng
- Dành cho các ứng dụng đòi hỏi cao
Công nghệ vượt trội
Đơn giản
Có thể thay đổi
| Lựa chọn FLEX | Công nghệ vượt trội | Đơn giản |
|---|---|---|
Lựa chọn Fundamental Đáp ứng nhu cầu đo lường cơ bản |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Lean Xử lý dễ dàng các quy trình cốt lõi |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Extended Tối ưu hóa quy trình bằng công nghệ tiên tiến |
Công nghệ vượt trội
|
Đơn giản
|
Lựa chọn Xpert Làm chủ các ứng dụng khó khăn nhất |
Công nghệ vượt trội
|
Đơn giản
Có thể thay đổi |
Loading alternative products
Sản phẩm cũ
Câu chuyện thành công
%20-%20CS01637X.jpg "Picture of the water reservoir Marbach (Germany)")
Tải xuống nhiều nhất
-
-
Hướng dẫn vận hành (BA)
Proline Promag 55
bản tiếng Anh - 04/2021
Electromagnetic Flow Measuring System for liquids with solids content or inhomogeneous liquids. The description of the device functions are in a separate documentation.
EN VI 27/04/202113/11/201719/10/200901/11/200701/09/2006Ngôn ngữ:
Tiếng Anh
Phiên bản:
27/04/2021
Cỡ tập tin:
8 MB
Tên tập tin:
BA00119DEN_1421.pdf
-
-
-
Thông tin kĩ thuật (TI)
Proline Promag 55S Technical Information
bản tiếng Anh - 04/2021
Electromagnetic Flow Measuring Flow rate measurement of liquids with solids content or inhomogeneous liquids
EN VI 27/04/202127/11/201701/03/201116/10/200901/12/2007Ngôn ngữ:
Tiếng Anh
Phiên bản:
27/04/2021
Cỡ tập tin:
3.4 MB
Tên tập tin:
TI00071DEN_1521.pdf
-
125 tài liệu
-
-
Thông tin kĩ thuật (TI)
Proline Promag 55S Technical Information
Electromagnetic Flow Measuring
Flow rate measurement of liquids with solids content or inhomogeneous
liquidsEN VI 27/04/202127/11/201701/03/201116/10/200901/12/2007Ngôn ngữ:
Tiếng Anh
Phiên bản:
27/04/2021
Cỡ tập tin:
3.4 MB
Tên tập tin:
TI00071DEN_1521.pdf
-
-
-
Hướng dẫn vận hành (BA)
Proline Promag 55
Electromagnetic Flow Measuring System for liquids with solids content or
inhomogeneous liquids. The description of the device functions are in a
separate documentation.EN VI 27/04/202113/11/201719/10/200901/11/200701/09/2006Ngôn ngữ:
Tiếng Anh
Phiên bản:
27/04/2021
Cỡ tập tin:
8 MB
Tên tập tin:
BA00119DEN_1421.pdf
-
-
-
Hướng dẫn vận hành (BA)
Proline Promag 55
Description of the device functions (Options and inputs). Additional
documentation for Proline Promag 55 Operating Instructions.EN VI 19/10/200901/11/200701/09/2006Ngôn ngữ:
Tiếng Anh
Phiên bản:
19/10/2009
Cỡ tập tin:
1.5 MB
Tên tập tin:
BA120DEN_1009.pdf
-
-
-
Hướng dẫn vận hành (BA)
Proline Promag 55 FOUNDATION Fieldbus Operating Instructions
Electromagnetic Flow Measuring System for liquids with solids content or
inhomogeneous liquids. The description of the device functions are in a
separate documentation.EN VI 27/11/201701/12/200901/09/2006Ngôn ngữ:
Tiếng Anh
Phiên bản:
27/11/2017
Cỡ tập tin:
5.6 MB
Tên tập tin:
BA00126DEN_1317.pdf
-
-
-
Hướng dẫn vận hành (BA)
Proline Promag 55 PROFIBUS DP/PA Operating Instructions
Electromagnetic Flow Measuring System for liquids with solids content or
inhomogeneous liquids. The description of the device functions are in a
separate documentation.EN VI 27/11/201701/03/201114/09/201019/10/200901/12/2007Ngôn ngữ:
Tiếng Anh
Phiên bản:
27/11/2017
Cỡ tập tin:
8.7 MB
Tên tập tin:
BA00124DEN_1417.pdf
-
-
-
Hướng dẫn vận hành (BA)
Proline Promag 55 PROFIBUS DP/PA Description of Device Functions
Description of the device functions (Options and inputs). Additional
documentation for Proline Promag 55 PROFIBUS DP/PA Operating
Instructions.EN VI 01/02/201114/09/201001/12/200701/09/2006Ngôn ngữ:
Tiếng Anh
Phiên bản:
01/02/2011
Cỡ tập tin:
1.1 MB
Tên tập tin:
BA00125DEN_1311.pdf
-
-
-
Hướng dẫn vận hành (BA)
Proline Promag 55 FOUNDATION Fieldbus Description of Device Functions
Description of the device functions (Options and inputs). Additional
documentation for Proline Promag 55 FOUNDATION Fieldbus Operating
Instructions.EN VI 01/12/200901/09/2006Ngôn ngữ:
Tiếng Anh
Phiên bản:
01/12/2009
Cỡ tập tin:
1.4 MB
Tên tập tin:
BA127DEN_0709.pdf
-
-
-
Hướng dẫn ngắn gọn (KA)
Proline Promag 55 Brief Operating Instructions
Electromagnetic Flow Measuring System
EN VI 27/04/202127/11/201728/09/201518/03/201101/03/2011Ngôn ngữ:
Tiếng Anh
Phiên bản:
27/04/2021
Cỡ tập tin:
2.3 MB
Tên tập tin:
KA00029DEN_1721.pdf
-
-
-
Hướng dẫn lắp đặt (EA)
I/O-board, subprint, screening sheed Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, 8ME, Cubemass DCI 8CN,
CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65EN VI 01/05/201718/11/2011Ngôn ngữ:
Tiếng Anh
Phiên bản:
01/05/2017
Cỡ tập tin:
350.6 KB
Tên tập tin:
EA00062DA2_1517.pdf
-
-
-
Hướng dẫn lắp đặt (EA)
Replacing amplifier board Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, Cubemass DCI 8CN, CNGmass
DCI 8DF, Prosonic Flow 90, 93, t-mass 65EN VI 15/11/201805/08/2014Ngôn ngữ:
Tiếng Anh
Phiên bản:
15/11/2018
Cỡ tập tin:
393.9 KB
Tên tập tin:
EA00064DA2_1518.pdf
-
Tìm kiếm phụ tùng theo số trong bản vẽ
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Kit power s.b. Pmag55 all voltage
-
Power supply
Số bản vẽMã đơn hàngF71029347 -
-
Kit p.s.b.55 all voltage HE
-
Power supply
Số bản vẽMã đơn hàngF71039470 -
-
Kit 10 fuses 250 VAC T 2A00
-
Electronic
Số bản vẽMã đơn hàng750094003 -
-
Kit meas. amplifier Pmag 55 WEA
-
Electronic
Số bản vẽMã đơn hàngB71029343 -
-
Kit meas. amplifier 55 WEA HE
-
Electronic
Số bản vẽMã đơn hàngB71039462 -
-
Kit meas. amplifier Pmag 55 ESS
-
Electronic
Số bản vẽMã đơn hàngB71029344 -
-
Kit meas. amplifier 55 EES HE
-
Electronic
Số bản vẽMã đơn hàngB71039463 -
-
Kit meas. amplifier Pmag 55 SEA
-
Electronic
Số bản vẽMã đơn hàngB71029345 -
-
Kit meas. amplifier 55 SEA HE
-
Electronic
Số bản vẽMã đơn hàngB71039464 -
-
Kit meas. amplifier Pmag 55 CN
-
Electronic
Số bản vẽMã đơn hàngB71029346 -
-
Kit meas. amplifier 55 CN HE
-
Electronic
Số bản vẽMã đơn hàngB71039465 -
-
Kit commodul current/freq./2Relay Ex
-
I/O module
Số bản vẽMã đơn hàngC50098300 -
-
Kit I/O current/frequency/2Relay HE EX
-
I/O module
Số bản vẽMã đơn hàngC71039475 -
-
Kit com 53/55/83/93 curr./freq. out Ex
-
I/O module
Số bản vẽMã đơn hàngC50098301 -
-
Kit I/O current/frequency out HE EX
-
I/O module
Số bản vẽMã đơn hàngC71039476 -
-
Kit I/O Profibus PA Ex
-
I/O module
Số bản vẽMã đơn hàngC71066579 -
-
Kit I/O 50/53/55/80/83 Profib. PA HE Ex
-
I/O module
Số bản vẽMã đơn hàngC71066580 -
-
Kit I/O Foundation Fieldbus C14 EX
-
I/O module
Số bản vẽMã đơn hàngC71095035 -
-
Kit I/O Foundation Fieldbus HE C14 EX
-
I/O module
Số bản vẽMã đơn hàngC71095037 -
-
Kit I/O 50/53/55/83/65/8ME Profib. DP Ex
-
I/O module
Số bản vẽMã đơn hàngC71021742 -
-
Kit I/O 50/53/55/83 Profibus DP HE EX
-
I/O module
Số bản vẽMã đơn hàngC71039484 -
-
Kit I/O Profib. DP+Stat.In 2 Interf. Ex
-
I/O module
Số bản vẽMã đơn hàngD50108002 -
-
Kit I/O Profib.DP+Stat.In 2 Interf.HE EX
-
I/O module
Số bản vẽMã đơn hàngD71039486 -
-
Kit Commodul current out 3 Interface Ex
-
I/O module
Số bản vẽMã đơn hàngD50096833 -
-
Kit I/O current out 3 Interface HE EX
-
I/O module
Số bản vẽMã đơn hàngD71039477 -
-
Kit Sub PCB current out
-
I/O module
Số bản vẽMã đơn hàng250096834 -
-
Kit Sub PCB current out HE
-
I/O module
Số bản vẽMã đơn hàng271039487 -
-
Kit Sub PCB frequency out
-
I/O module
Số bản vẽMã đơn hàng350096835 -
-
Kit Sub PCB frequency out
-
I/O module
Số bản vẽMã đơn hàng350096835 -
-
Kit Sub PCB frequency out HE
-
I/O module
Số bản vẽMã đơn hàng371039489 -
-
Kit Sub PCB frequency out HE
-
I/O module
Số bản vẽMã đơn hàng371039489 -
-
Kit Sub PCB Status input
-
I/O module
Số bản vẽMã đơn hàng450096837 -
-
Kit Sub PCB Status input HE
-
I/O module
Số bản vẽMã đơn hàng471039492 -
-
Kit Sub PCB Relay out
-
I/O module
Số bản vẽMã đơn hàng550096836 -
-
Kit Sub PCB Relay out
-
I/O module
Số bản vẽMã đơn hàng550096836 -
-
Kit Sub PCB Relay out HE
-
I/O module
Số bản vẽMã đơn hàng571039491 -
-
Kit Sub PCB Relay out HE
-
I/O module
Số bản vẽMã đơn hàng571039491 -
-
Kit Sub PCB current in
-
I/O module
Số bản vẽMã đơn hàng650098562 -
-
Kit Sub PCB current input HE
-
I/O module
Số bản vẽMã đơn hàng671039488 -
-
Kit display module
-
Display
Số bản vẽMã đơn hàngE50096754 -
-
Kit display modul Wall enclosure
-
further parts
Số bản vẽMã đơn hàngJ50096755 -
-
Kit Bus/connec.b.5X/40/8X/65 field hous.
-
Electronic
Số bản vẽMã đơn hàngG50094016 -
-
Kit Bus PCB/PCB carr.5X/8X/9X/65 wall
-
Electronic
Số bản vẽMã đơn hàng2150094017 -
-
Kit connec. board In/Output Wall encl
-
Connection (electrical)
Số bản vẽMã đơn hàng1850094014 -
-
Kit connec. board PMAG5X wall enclo.
-
Connection (electrical)
Số bản vẽMã đơn hàng1950094015 -
-
Kit connec. board 50/53/55 wall encl.HE
-
Connection (electrical)
Số bản vẽMã đơn hàng1971039496 -
-
Kit connection board D/E/L/P/S/W FS
-
Connection (electrical)
Số bản vẽMã đơn hàngA50098018 -
-
Kit connection board D/E/L/P/S/W FS HE
-
Connection (electrical)
Số bản vẽMã đơn hàngA71039497 -
-
Kit Termin.Block field hous. 5X/8X/40/65
-
Terminals
Số bản vẽMã đơn hàng2950108139 -
-
Kit Termin.Block Wall encl. 5X/8X/9X/65
-
Terminals
Số bản vẽMã đơn hàng3050108140 -
-
Kit T-DAT Transmitter Data Chip
-
Memory
Số bản vẽMã đơn hàng150094004 -
-
Kit S-Dat Pmag 55 programmed
-
Memory
Số bản vẽMã đơn hàngS71029348 -
-
Kit Cover 5X/40/8X/65 with window
-
Cover
Số bản vẽMã đơn hàng850094026 -
-
Kit Cover 5X/40/8X/65 version blind
-
Cover
Số bản vẽMã đơn hàng950094028 -
-
Kit Cover Connection terminal
-
Cover
Số bản vẽMã đơn hàng1050094038 -
-
Kit Cover Connection terminal
-
Cover
Số bản vẽMã đơn hàng2650094038 -
-
Repair kit cover, remote version
-
Cover
Số bản vẽMã đơn hàng2671247838 -
-
Kit 10 cable glands M20x1,5
-
Connection (electrical)
Số bản vẽMã đơn hàng1550096840 -
-
Kit 10 cable glands M20x1,5
-
Connection (electrical)
Số bản vẽMã đơn hàng1550096840 -
-
Kit Cable gland Found. Fieldbus
-
Connection (electrical)
Số bản vẽMã đơn hàng1550094984 -
-
Kit Cable gland Profibus PA
-
Connection (electrical)
Số bản vẽMã đơn hàng1550098037 -
-
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
-
Connection (electrical)
Số bản vẽMã đơn hàng1550098041 -
-
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
-
Connection (electrical)
Số bản vẽMã đơn hàng1550098042 -
-
Kit 2 cable glands G1/2" Nema 6P
-
Connection (electrical)
Số bản vẽMã đơn hàng1571029351 -
-
Kit 2 cable glands NPT1/2" Nema 6P
-
Connection (electrical)
Số bản vẽMã đơn hàng1571029352 -
-
Kit Circuit board cpl field/SS-housing
-
Fixing
Số bản vẽMã đơn hàng1250096839 -
-
Kit Ground terminal / Cover clamp
-
Housing/housing accessories
Số bản vẽMã đơn hàng1350096841 -
-
Kit Bushing to field/SS-housing
-
Housing/housing accessories
Số bản vẽMã đơn hàng1450099102 -
-
Kit Seal cover to Wall enclosure
-
Sealing
Số bản vẽMã đơn hàng2050094041 -
-
Kit 10 Seal cover to field housing
-
Sealing
Số bản vẽMã đơn hàng1150094050 -
-
Kit parts housing FS Stnd/HT
-
Housing/housing accessories
Số bản vẽMã đơn hàng2450098019 -
-
Kit parts housing compact Stnd/HT
-
Housing/housing accessories
Số bản vẽMã đơn hàng2250098020 -
-
Kit housing gasket FS Stnd/HT
-
Sealing
Số bản vẽMã đơn hàng2550098023 -
-
Kit housing gasket compact Stnd/HT
-
Sealing
Số bản vẽMã đơn hàng2350098024 -
-
Promag, cable remote version
-
further parts
Mã đơn hàngDK5CA- -
-
Promag 55, transmitter
-
further parts
Mã đơn hàng55XXX- -
-
Grounding cable kit, Promag L/W/P/S/E
-
further parts
Mã đơn hàngDK5GC- -
-
Promag, grounding disc/protection disc
-
further parts
Mã đơn hàngDK5GD- -
-
Serviceinterface FXA193
-
further parts
Mã đơn hàngFXA193- -
-
Transmitter Promag, mounting set
Mã đơn hàngDK5WM- -
Promag 55S, extension piece
Mã đơn hàngDK5SP- -
Promag 53/55, software package
Mã đơn hàngDK5SO-
4 products & bundles
4 sản phẩm
Thường mua kèm theo
Phụ kiện
Sản phẩm liên quan
