©Endress+Hauser

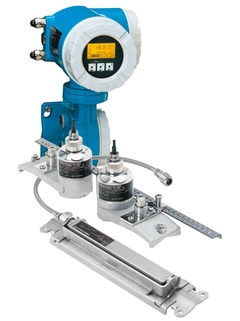

Proline Prosonic Flow 93P for applications with chemicals, solvents, liquid hydrocarbons, acids and alkalis.
Sản phẩm cũ
Prosonic Flow Clamp On 90P
Prosonic Flow Clamp On 90U
Prosonic Flow Clamp On 93U
DMU93
DDU10
Sản phẩm mới

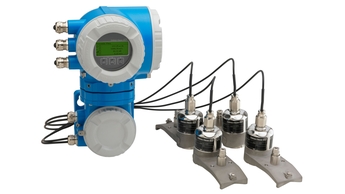

Reliable, flexible, zero maintenance – noninvasive flow measurement, consistently accurate, even under challenging conditions
Thông tin bổ sung
Sản phẩm đơn giản
Dễ lựa chọn, cài đặt và vận hành
Công nghệ vượt trội
Đơn giản
Sản phẩm tiêu chuẩn
Đáng tin cậy, mạnh mẽ và ít bảo trì
Công nghệ vượt trội
Đơn giản
Sản phẩm cao cấp
Chức năng cao và tiện lợi
Công nghệ vượt trội
Đơn giản
Sản phẩm chuyên dụng
Dành cho các ứng dụng đòi hỏi cao
Công nghệ vượt trội
Đơn giản
Lựa chọn FLEX
Công nghệ vượt trội
Đơn giản
Lựa chọn Fundamental
Đáp ứng nhu cầu đo lường cơ bản
Công nghệ vượt trội
Đơn giản
Lựa chọn Lean
Xử lý dễ dàng các quy trình cốt lõi
Công nghệ vượt trội
Đơn giản
Lựa chọn Extended
Tối ưu hóa quy trình bằng công nghệ tiên tiến
Công nghệ vượt trội
Đơn giản
Lựa chọn Xpert
Làm chủ các ứng dụng khó khăn nhất
Công nghệ vượt trội
Đơn giản
Product headline
std_productprofile_product_usp_8209. std_productprofile_product_usp2_58665_1571899493. std_productprofile_product_field_of_application_8210.
Sensor features
std_productprofile_product_benefits_8212. Long-term stable signal – maintenance-free permanent mounting from outside with coupling pads. Process transparency – diagnostic capability. std_successorproducts_product_differentiating_tech_features_58667_1571900174. Wide nominal diameter range: DN 15 to 4000 (½ to 160"). std_successorproducts_product_differentiating_tech_features_58669_1571900174.
Transmitter features
std_productprofile_product_benefits_8192. std_productprofile_product_benefits_8193. std_productprofile_product_benefits_58666_1571901005. std_successorproducts_product_differentiating_tech_features_58672_1571901893. std_successorproducts_product_differentiating_tech_features_58668_1571902040. std_successorproducts_product_differentiating_tech_features_58670_1571902090.
Nominal diameter range
Single channel, 1 or 2 paths : DN15 to 4000 (1/2 to 160") Dual channel, 1 or 2 paths : DN15 to 4000 (1/2 to 160")
Wetted materials
Clamp on system: Sensor holder 1.4308/CF-8 Sensor housing 1.4301/304 Strapping bands 1.4301/304
Measured variables
Volume flow channel 1&2, average volume flow, volume flow difference, sound velocity, flow velocity, totalizer
Max. measurement error
Volume flow: ±3% o.r. for DN15 ±2% o.r. for DN25 to DN200 ±2% o.r. above DN200
Measuring range
0.3 to 10 m/s (1 to 33 ft/s)
Medium temperature range
DN15 to 65 -40 to +100°C (-40 +212 °F) -40 to +150°C (-40 +302 °F) option DN50 to 4000 -40 to +80°C (-40 +276 °F) -40 to +170°C (-40 +338 °F) option
Ambient temperature range
-20 to +60 °C (-4 to +140 °F) -40 to +60 °C (-40 to +140 °F) optional
Transmitter housing material
Wall-mounted housing: powder-coated die-cast aluminum
Degree of protection
IP67, type 4X for transmitter IP68 type 6P for sensors. Transmitter: IP67, type 4X enclosure
Display/Operation
4 lines backlit display with three optical keys
Outputs
1x 4-20 mA HART 1x Pulse/frequency/switch output (passive)
Digital communication
HART PROFIBUS PA Profibus DP FOUNDATION Fieldbus
Power supply
85 to 260 V AC 20 to 55 V AC 16 to 62V DC
Other approvals and certificates
Flowmeter verification for DN15, 25, 40, 50 & 100 only Marine certificate EAC marking
Metrological approvals and certificates
Flowmeter verification for DN15, 25, 40, 50 & 100 only
Marine approvals and certificates
Tải xuống nhiều nhất
Proline Prosonic Flow 93C
Brief Operating Instructions
Ultrasonic flow measuring system
EN
VI
DE ES FR IT ZH
11/10/2010
Ngôn ngữ:
Tiếng Anh
Phiên bản:
11/10/2010
Cỡ tập tin:
893.6 KB
Tên tập tin:
KA00051DEN_1310.pdf
Proline Prosonic Flow 93P
Technical Information
Ultrasonic flow measuring system
Volume flow measurement of liquids in chemical or process applications
EN
VI
DE FR IT JA PL RU ZH
01/07/2011
01/07/2010
01/06/2009
Ngôn ngữ:
Tiếng Anh
Phiên bản:
01/07/2011
Cỡ tập tin:
1.1 MB
Tên tập tin:
TI00083DEN_1311.pdf
138 tài liệu
Proline Prosonic Flow 93P
Technical Information
Ultrasonic flow measuring system Volume flow measurement of liquids in chemical or process applications
EN
VI
Tiếng Đức French Tiếng Ý Tiếng Nhật Người Ba Lan Tiếng Nga Tiếng Trung Quốc
01/07/2011
01/07/2010
01/06/2009
Ngôn ngữ:
Tiếng Anh
Phiên bản:
01/07/2011
Cỡ tập tin:
1.1 MB
Tên tập tin:
TI00083DEN_1311.pdf
PROSONIC FLOW 93 P
Technical Information
Ultrasonic Flow Measuring System Volume flow measurement of liquids in chemical or process applications.
EN
VI
Tiếng Đan Mạch Tiếng Đức French Tiếng Ý Tiếng Nhật Người Ba Lan Tiếng Nga
01/05/2005
01/10/2003
Ngôn ngữ:
Tiếng Anh
Phiên bản:
01/05/2005
Cỡ tập tin:
1.6 MB
Tên tập tin:
TI056DEN.pdf
Prosonic Flow 93
HART
Operating Instructions
Ultrasonic Flow Measuring System. The description of the device functions are in a separate documentation.
EN
VI
Tiếng Séc Tiếng Đức Tiếng Hy Lạp French Tiếng Ý Tiếng Nhật Người Ba Lan Tiếng Rumani Tiếng Nga Tiếng Trung Quốc
19/08/2011
01/07/2010
01/06/2009
01/11/2004
15/10/2003
Ngôn ngữ:
Tiếng Anh
Phiên bản:
19/08/2011
Cỡ tập tin:
2.8 MB
Tên tập tin:
BA00070DEN_1311.pdf
Prosonic Flow 93
HART
Description of Device Functions
Description of the device functions (Options and inputs). Additional documentation for Operating Instructions PROline Prosonic Flow 93.
EN
VI
Tiếng Đức French Tiếng Ý Tiếng Nhật Tiếng Rumani Tiếng Nga
01/07/2011
01/06/2009
01/11/2004
15/10/2003
01/12/2002
Ngôn ngữ:
Tiếng Anh
Phiên bản:
01/07/2011
Cỡ tập tin:
1.3 MB
Tên tập tin:
BA00071DEN_1311.pdf
Proline Prosonic Flow 93
PROFIBUS DP/PA
Operating Instruction
Ultrasonic Flow Measuring System with PROFIBUS DP/PA interface. The description of the device functions are in a seperate documentation.
EN
VI
Tiếng Séc Tiếng Đức Tiếng Phần Lan Tiếng Ý Tiếng Nga
19/08/2011
21/09/2010
01/12/2007
01/12/2002
Ngôn ngữ:
Tiếng Anh
Phiên bản:
19/08/2011
Cỡ tập tin:
3.3 MB
Tên tập tin:
BA00076DEN_1411.pdf
Prosonic Flow 93 PROFIBUS DP/PA
Description of Device Functions
Description of the device functions (Options and inputs). Additional documentation for Operating Instructions Prosonic Flow93 PROFIBUS DP/PA.
EN
VI
Tiếng Đức Tiếng Phần Lan
01/07/2011
21/09/2010
01/12/2002
Ngôn ngữ:
Tiếng Anh
Phiên bản:
01/07/2011
Cỡ tập tin:
1.2 MB
Tên tập tin:
BA00077DEN_1411.pdf
Prosonic Flow 93
FOUNDATION Fieldbus
Description of device functions
Description of the device functions (Options and inputs). Additional documentation for Operating Instructions Proline Prosonic Flow 93 FOUNDATION Fieldbus.
EN
VI
Tiếng Đức Tiếng Nga
01/07/2011
25/10/2010
01/05/2002
Ngôn ngữ:
Tiếng Anh
Phiên bản:
01/07/2011
Cỡ tập tin:
1.2 MB
Tên tập tin:
BA00079DEN_1411.pdf
Prosonic Flow 93C
FOUNDATION Fieldbus
Operating Instruction
Ultrasonic Flow Measuring System with FOUNDATION Fieldbus interface. The description of the device functions are in a seperate documentation.
EN
VI
Tiếng Đức
25/10/2010
Ngôn ngữ:
Tiếng Anh
Phiên bản:
25/10/2010
Cỡ tập tin:
2.5 MB
Tên tập tin:
BA00145DEN_1310.pdf
Prosonic Flow 93
FOUNDATION Fieldbus
Operating Instruction
Ultrasonic Flow Measuring System with FOUNDATION Fieldbus interface. The description of the device functions are in a seperate documentation.
EN
VI
Tiếng Đức Tiếng Nga
19/08/2011
25/10/2010
01/05/2002
Ngôn ngữ:
Tiếng Anh
Phiên bản:
19/08/2011
Cỡ tập tin:
2.5 MB
Tên tập tin:
BA00078DEN_1411.pdf
Prosonic Flow 93C
FOUNDATION Fieldbus
Description of device functions
Description of the device functions (Options and inputs). Additional documentation for Operating Instructions Proline Prosonic Flow 93C FOUNDATION Fieldbus.
EN
VI
Tiếng Đức
25/10/2010
Ngôn ngữ:
Tiếng Anh
Phiên bản:
25/10/2010
Cỡ tập tin:
2.3 MB
Tên tập tin:
BA00146DEN_1310.pdf
Tìm kiếm phụ tùng theo số trong bản vẽ
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Kit power s.b. PSONIC9X 85-260VAC
Số bản vẽ
Mã đơn hàng
F
50099250
Kit p.s.b. PSONIC 93 85-260VAC HE
Số bản vẽ
Mã đơn hàng
F
71243440
Kit P.s.b. PSONIC9X 20-55VAC16-62VDC
Số bản vẽ
Mã đơn hàng
F
50099252
Kit power s.b. PSONIC9X 85-260VAC Ex
Số bản vẽ
Mã đơn hàng
F
50099251
Kit P.s.b. PSONIC9X 20-55VAC16-62VDC Ex
Số bản vẽ
Mã đơn hàng
F
50099253
Kit 10 fuses 250 VAC T800 MA
Số bản vẽ
Mã đơn hàng
7
50094002
Kit 10 fuses 250 VAC T 2A00
Số bản vẽ
Mã đơn hàng
7
50094003
Kit amplifier 93 1CH WEA EX
Số bản vẽ
Mã đơn hàng
B
71093780
Kit amplifier 93 1CH EES EX
Số bản vẽ
Mã đơn hàng
B
71093781
Kit amplifier 93 1CH SEA EX
Số bản vẽ
Mã đơn hàng
B
71093783
Kit amplifier 93 1CH CN EX
Số bản vẽ
Mã đơn hàng
B
71093785
Kit amplifier 93 2CH WEA EX
Số bản vẽ
Mã đơn hàng
B
71093786
Kit amplifier 93 2CH EES EX
Số bản vẽ
Mã đơn hàng
B
71093787
Kit amplifier 93 2CH SEA EX
Số bản vẽ
Mã đơn hàng
B
71093788
Kit amplifier 93 2CH CN EX
Số bản vẽ
Mã đơn hàng
B
71093789
Kit amplifier 93 1CH/2CH -40C WEA EX
Số bản vẽ
Mã đơn hàng
B
71093790
Kit amplifier 93 1CH/2CH -40C EES EX
Số bản vẽ
Mã đơn hàng
B
71093791
Kit amplifier 93 1CH/2CH -40C SEA EX
Số bản vẽ
Mã đơn hàng
B
71093792
Kit amplifier 93 1CH/2CH -40C CN EX
Số bản vẽ
Mã đơn hàng
B
71093793
Kit com 53/55/83/93 curr./freq. out Ex
Số bản vẽ
Mã đơn hàng
C
50098301
Kit commodul current/freq./2Relay Ex
Số bản vẽ
Mã đơn hàng
C
50098300
Số bản vẽ
Mã đơn hàng
C
71066579
Kit I/O 93 Profibus DP C13 Ex
Số bản vẽ
Mã đơn hàng
C
71107614
Kit I/O Profib. DP+Stat.In 2 Interf. Ex
Số bản vẽ
Mã đơn hàng
D
50108002
Kit I/O Foundation Fieldbus C02 Ex
Số bản vẽ
Mã đơn hàng
C
50101264
Kit I/O Foundation Fieldbus C14 EX
Số bản vẽ
Mã đơn hàng
C
71095035
Kit I/O Foundation Fieldbus C02 Ex
Số bản vẽ
Mã đơn hàng
C
50101264
Kit I/O Foundation Fieldbus C14 EX
Số bản vẽ
Mã đơn hàng
C
71095035
Kit commodul Iout passive/Frequency Exi
Số bản vẽ
Mã đơn hàng
C
50098302
Kit commodul Iout active/Frequency Exi
Số bản vẽ
Mã đơn hàng
C
50098303
Kit Commodul current out 3 Interface Ex
Số bản vẽ
Mã đơn hàng
D
50096833
Số bản vẽ
Mã đơn hàng
3
50096834
Số bản vẽ
Mã đơn hàng
3
50096834
Kit Sub PCB frequency out
Số bản vẽ
Mã đơn hàng
4
50096835
Kit Sub PCB frequency out
Số bản vẽ
Mã đơn hàng
4
50096835
Số bản vẽ
Mã đơn hàng
6
50096836
Số bản vẽ
Mã đơn hàng
6
50096836
Số bản vẽ
Mã đơn hàng
5
50096837
Kit display modul Wall enclosure
Số bản vẽ
Mã đơn hàng
E
50096755
Số bản vẽ
Mã đơn hàng
G
50096754
Kit Bus PCB/PCB carr.5X/8X/9X/65 wall
Số bản vẽ
Mã đơn hàng
10
50094017
Kit connec. board In/Output Wall encl
Số bản vẽ
Mã đơn hàng
8
50094014
Kit connec.plate 90/93 1CH wall enclo.
Số bản vẽ
Mã đơn hàng
9
50099256
Kit connec.plate 93 2CH wall enclo.
Số bản vẽ
Mã đơn hàng
9
50099257
Kit Terminal protective Cover Ex
Số bản vẽ
Mã đơn hàng
16
71008445
Kit Termin.Block Wall encl. 5X/8X/9X/65
Số bản vẽ
Mã đơn hàng
30
50108140
Kit T-DAT Transmitter Data Chip
Số bản vẽ
Mã đơn hàng
2
50094004
Kit Cover 5X/40/8X/93/65 with window Exd
Số bản vẽ
Mã đơn hàng
17
50094027
Kit Cover 5X/40/8X/93/65 vers. blind Exd
Số bản vẽ
Mã đơn hàng
18
50094029
Kit Cover Connection terminal
Số bản vẽ
Mã đơn hàng
21
50094038
Kit Cover 5X/40/8X/93/65 Conn.termi.Exe
Số bản vẽ
Mã đơn hàng
19
50094039
Kit Cover 5X/40/8X/93/65 Conn.termi.Exd
Số bản vẽ
Mã đơn hàng
20
50094040
Kit 10 cable glands M20x1.5 Ex
Số bản vẽ
Mã đơn hàng
15
50098036
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Số bản vẽ
Mã đơn hàng
15
50098042
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Số bản vẽ
Mã đơn hàng
15
50098041
Kit 10 cable glands M20x1,5
Số bản vẽ
Mã đơn hàng
12
50096840
Kit 10 cable glands M20x1.5 Ex
Số bản vẽ
Mã đơn hàng
12
50098036
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Số bản vẽ
Mã đơn hàng
12
50098042
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Số bản vẽ
Mã đơn hàng
12
50098041
Kit Cable gland Profibus PA
Số bản vẽ
Mã đơn hàng
12
50098037
Kit Cable gland Found. Fieldbus
Số bản vẽ
Mã đơn hàng
12
50094984
Kit Circuit board cpl field/SS-housing
Số bản vẽ
Mã đơn hàng
14
50096839
Kit Ground terminal / Cover clamp
Số bản vẽ
Mã đơn hàng
13
50096841
Kit 2 Screening sheet field housing
Kit 2 Screening sheet wall enclo.
Kit Seal cover to Wall enclosure
Số bản vẽ
Mã đơn hàng
11
50094041
Kit 10 Seal cover to field housing
Số bản vẽ
Mã đơn hàng
22
50094050
Sensor pair-40...80oC Prosonic F DDU18
Sensor pair0...170oC Prosonic F DDU 18
Sensor 0...60oC Prosonic Flow DDU 19
Overview auxiliary equipment
see spare part picture
Prosonic Flow 93, transmitter
Prosonic Flow P, flow sensor set
Prosonic Flow 91/93/93T,sensor cable set
Prosonic Flow W/P, sensor holder set
Prosonic Flow W/P, install.set Clamp On
Prosonic Flow 91/93 W/P, conduit adapter
Prosonic Flow, coupling medium
Prosonic Flow 93, retro fit kit In/Out
Transmitter 91/90/93, Mounting set
Prosonic Flow 93, software package
Chúng tôi tôn trọng quyền riêng tư của bạn
Chúng tôi sử dụng cookie để nâng cao trải nghiệm duyệt web của bạn, thu thập số liệu thống kê để tối ưu hóa chức năng của trang web và cung cấp nội dung hoặc quảng cáo phù hợp.
Bằng cách chọn "Chấp nhận tất cả", bạn đồng ý với việc sử dụng cookie của chúng tôi.
Để biết thêm chi tiết, vui lòng xem lại Chính sách cookie của chúng tôi.
Tùy chỉnh
Chấp nhận chỉ cần thiết
Chấp nhận tất cả
